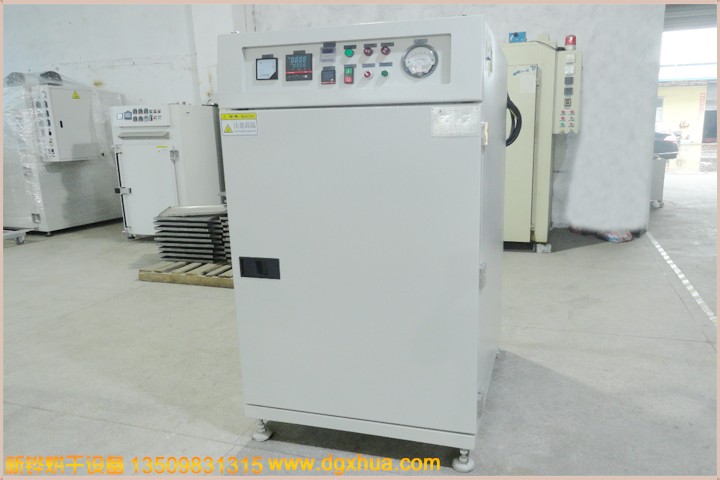

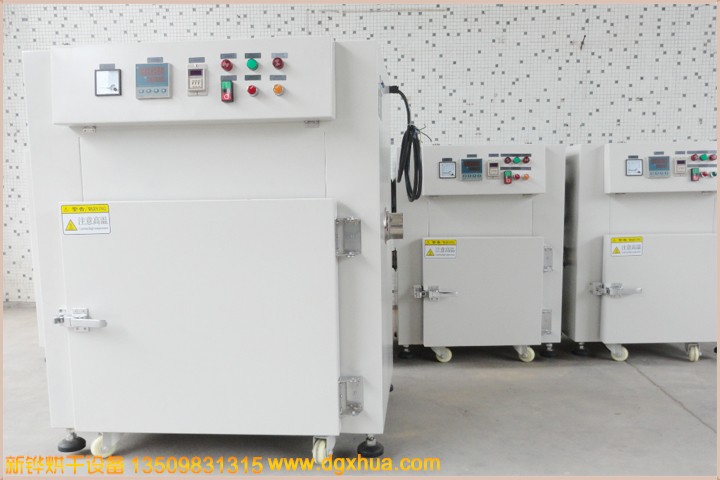

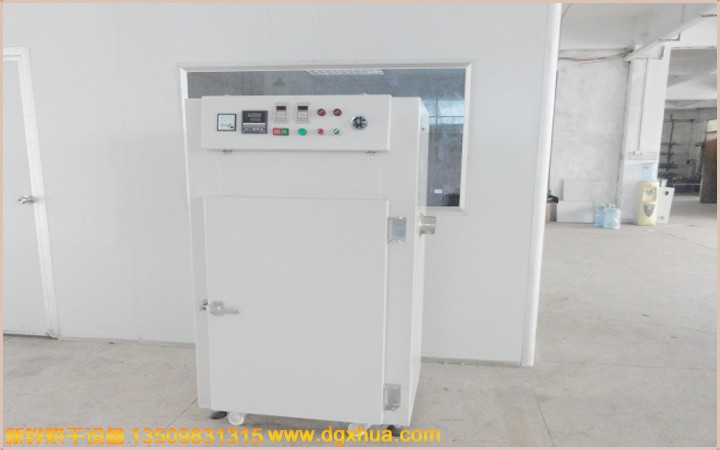

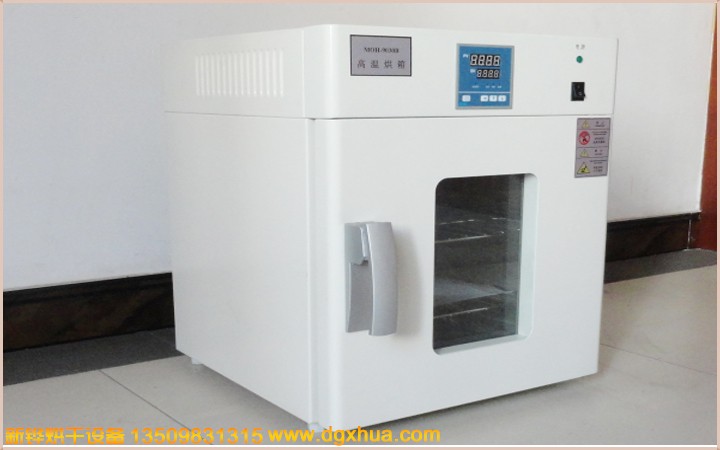

產品名稱：嵌入式LED烤箱
嵌入式烤箱 高溫烘干箱由熱風循環系統，溫度控制系統、抽風系統、加熱系統、密封門系統、速度調節控制系統、分層抽拉機構等組成。設備干燥時間為可調，本設備具有干燥速度快、生產效率高、干燥效果好、使用方便等特點，本設備還具有外形美觀，結構合理，使用壽命長。
一.嵌入式烤箱 高溫烘干箱是一種用于對于生產過程中用于產品加熱老化烘烤設備。本產品具有安全性好，潔凈度高,節能效果優，保溫性佳，溫度均勻性好。大多應用于烘烤光學光纖,精密電子及醫藥器材等欲烘烤物品的烘干或溫升處理等。廣泛用于電子液晶顯示、LCD、CMOS、IC、醫藥、光學、航空及軍工科研實驗室等生產及科研部門中凈化干燥的要求。具有獨特設計的強鼓風循環系統確保了溫度的穩定性，高效循環過濾系統確保箱內的潔凈度,控溫裝置采用PID數顯控溫(可選觸摸屏等)，直觀醒目，設有可靠性保護裝置。
二.循環方式及工作原理：
本設備是一種高功能、高信賴度烤箱，結構、材質、強度、保溫、風路循環等皆設計精良，且外形美觀、操作方便。熱風循環系統，風源由循環馬達運轉帶動風輪經電熱器，將熱風由風道送至烤箱內部，且將使用后空氣吸入風道成為風源再度循環加熱，省電節能溫度均勻性好，當門開、關動作引起擾動時，可借此送風循環系統迅速回復操作狀態溫度值,使溫度更均勻。
三.電氣原理：
主控表進行全過程控溫，按原先設定好的程序來控制工作室內溫度，如果溫度控制系統出故障，使得工作室溫度持續升高，當工作室溫度上升至二級機械保護設定值時，保護系統立即動作，切斷加熱電源，并發出聲，光報警信號。
檢測標準：可按JJF1101-2003《環境試驗設備溫度、濕度校準規范》或國家行業標準JB/T5520-91<干燥箱技術條件〉分別放置測溫點進行檢測。
四、基本配置（可按客戶要求選配）
1.內材質為熱變形量小的SUS鏡面不銹鋼，外材質為SECC鋼板靜電噴粉烤漆處理，美觀大方。
2.保溫材質：高密度纖維棉，隔熱性好，最大限度地保證溫度保溫性。
3.防密之迫緊材質為耐高溫硅膠可長時間承受高溫而不變形龜裂
4.發熱材質：為蜂窩式防腐蝕耐酸堿不銹鋼發熱器，無污染不起塵且使用壽命長
5.溫度控制為PID微電腦自動演算智能溫控表，PV/SV同時顯示。(可選觸摸屏可編程控制表）
6.感溫入力CA（K）ＴＹＰＥ感溫頭,輸出為１２Ｖ
7.計時器：電子數碼0~9999顯示（S.M.H可切換）溫到計時，時間到切斷加電源，報警器聲光警示，保證工作時間的準確。
8.內置強制送風循環
9.進口耐高溫長軸馬達，渦輪風扇。
10.電流控制器為采用進口可控硅固態繼電器（ＳＳＲ）無接點無火花現象出現，安全又保持電流的高穩定性，通過溫控器 信號自動調節輸出比例。
11 超高溫保護：當箱內溫升異常時，自動切斷整機電源。
12.馬達過熱保護：防止電機過熱造成電機損傷。
13.相序保護：防止電力缺相和相序錯誤，保證電機的安全。
14.非標訂做,
嵌入式烤箱 高溫烘干箱產品標準規格（可非標訂做）
型號 內部尺寸W×H×D（cm） 溫度范圍 均勻度 電源 加熱功率
XH-45 45×40×40 200℃ /300℃/400℃/500℃/600℃ ±1.5%℃ 220V/380V 3~5KW
XH-60 50×60×50 5~8KW
XH-90 60×90×50 5.5~10KW
XH-100 80×100×60 8~14KW
XH-120 90×120×70 10~17KW
XH-140 100×140×80 12~24KW
XH-160 120×160×100 14~30KW
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
