產品詳情
一、用途
該機引進國外先進涂布機技術結合自身多年生產涂布機經驗綜合而成，本機采用網紋涂布功能，針對汽車防爆膜、建筑防爆膜、太陽膜、上色、離型膜、防靜電膜等涂布產品。
二、主要技術參數
型號 | TB-B1600型 |
涂布方式 | 網紋涂布 |
涂布寬度 | 1600mm |
放卷直徑 | φ800mm |
收卷直徑 | φ800mm |
收放卷形式 | 電動翻轉式雙工位 |
烘箱長度 | 20米 |
烘箱溫度 | 10-150℃ |
涂布速度 | 10-100m/min（視材料而定） |
機械速度 | 120m/min |
外形尺寸 | 25000×3350×4800mm |
機器重量 | 約20T |
加熱方式 | 導油爐循環加熱式 |
整機電機總功率 | 約55KW |
三、性能及特點
1．整機采用4變頻電機控制，整機張力（放卷、涂布、牽引、收卷）采用日本三菱牌PLC系統自動控制，通過人機界面觸摸屏控制及顯示，提高整機張力的可靠性。
2．放料架形式為電動翻轉雙工位，采用磁粉自動張力控制。
3．網紋涂布方式，涂布刮刀軸采用重型式雙軸式機械獨立游動，刮刀調節方式為手動帶氣動式，角度任意調節，涂布量取決于網紋輥目線，不同的涂布量可換不同目線的網紋輥。
4．烘箱為20米，前18米分6段獨立控溫，加熱采用導熱油循環加熱，熱風進入式干燥系統，可調式內循環吸排氣裝置，進、排風風力強勁，干燥徹底，后2米預留安裝UV干燥系統。
5．烘箱內導輪采用主動與主機同步，傳動采用同步帶輪傳動式，減免材料拉伸和變形，氣缸開頂式烘箱及穿膜操作平臺，使操作工人便于工作。
6．涂布輥---牽引鋼輥中間張力同步采用浮動擺臂式由PLC自動控制
7．自動計米計速控制裝置
8．糾偏采用EPC對邊機，為了材料收卷的整齊。
9．收放軸采用鍵子式氣脹軸，為了裝卸料操作方便，氣脹軸取放采用安全鎖。
10．高精度上壓式牽引裝置，鋼輥冷卻采用水循環式，通過冷卻輥使膜更平整、更挺刮、更達到冷卻效果。
11．收料架形式為電動翻轉雙工位，收卷采用變頻電機，矢量變頻器由PLC電腦系統控制。
四、要求
A、根據客戶的不同要求特殊定制機器（有限寬度范圍為300-2000mm）
B、收放架形式分別為：手工抬料式單工位、液壓升降式單工位、電動翻轉式雙工位、電動拉鏈爬坡式雙工位、電動翻轉輪盤式雙工位等供客戶選擇
C、烘箱加熱方式分別為：電加熱、導熱油爐加熱、蒸汽加熱等供客戶選擇
D、涂布方式分別為：網紋輥涂布、雙輥涂布、三輥涂布、五輥涂布、逗號刮刀涂布、氣刀涂布等供客戶選擇
E、工作速度與涂料的材質、涂布厚度、烘箱長度、烘干溫度等成正比
五、工藝流程
基材放卷--涂布單元---干燥單元--牽引單元--收卷機
此機適用于生產防爆膜涂布，采用三輥轉移涂布方式，雙工位收放卷，18米烘箱分6段獨立控溫，烘箱內所有導輪噴特氟龍?zhí)幚恚瑢?dǎo)熱油循環加熱式，導熱油交換器外置，整機張力同步由PLC電腦系統控制，放卷磁粉自動張力控制，整機由5電機變頻控制：涂布1電機、傳動1電機、牽引1電機、收卷2電機。
TB-B1600型涂布機
主要技術參數：

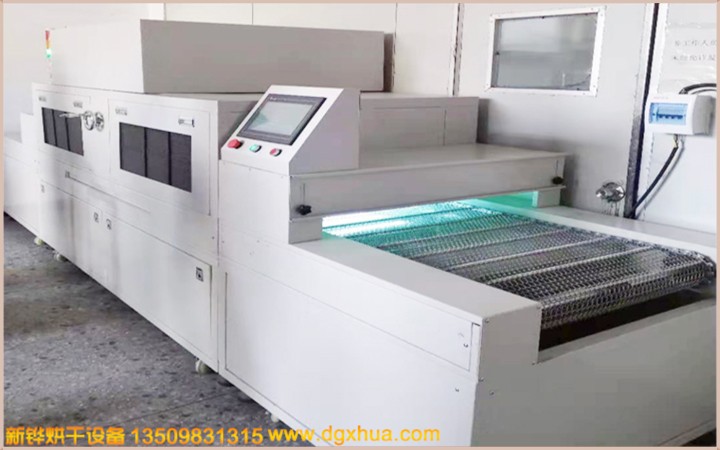

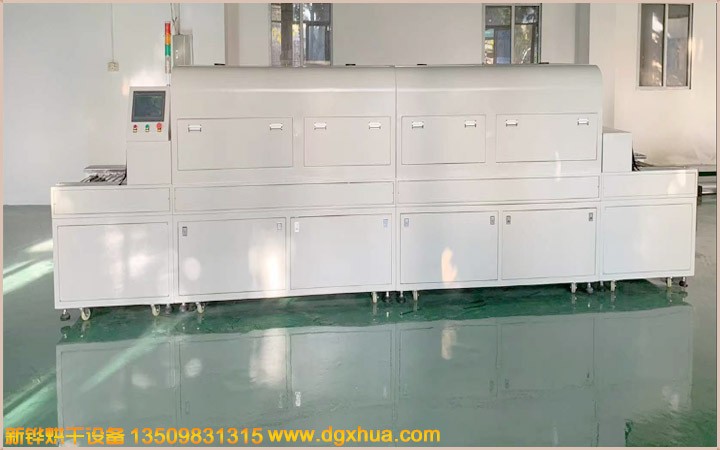

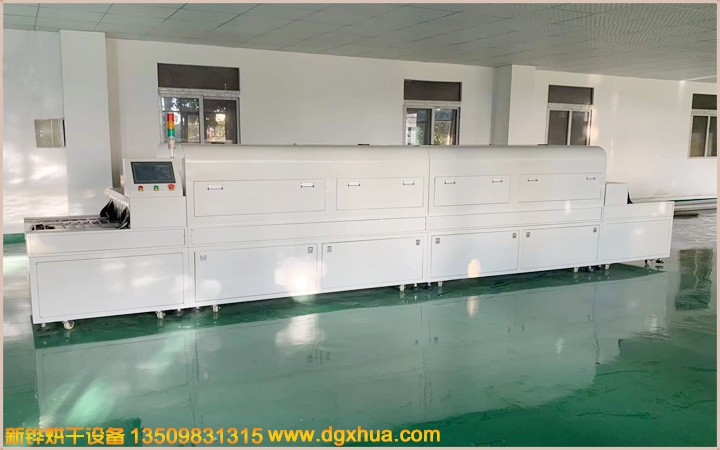

型號 | TB-1600型 |
適合材料 | PET卷膜 |
涂料性質 | 油性不干膠 |
涂布有效寬幅 | 1600mm |
導輥寬幅 | 1650mm |
涂布線速度 | 5-160m/min〈視材料而定線速度〉 |
機械最高線速度 | 180m/min |
放卷基材最大直徑 | 雙工位φ800mm |
收卷基材最大直徑 | 雙工位φ800mm |
烘箱加熱方式 | 導熱油加熱 |
整機電機總功率 | 約42KW（不包括導熱油爐功率） |
機器重量 | 約20噸 |
機器外形尺寸 | 〈長×寬×高〉19m×3.35m×4.8m |
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
