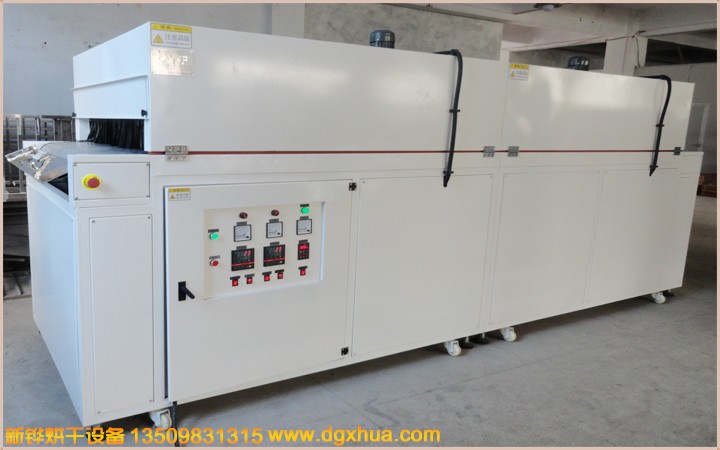

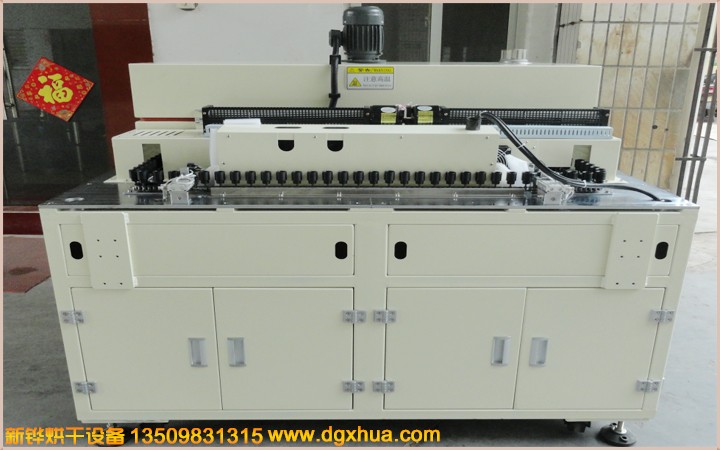

設備名稱：電機轉子隧道爐
型號： XHSO-80-2IR
電源：AC380V 3φ 50HZ 18KVA
內尺寸：長4000 × 寬800 × 高150mm
外尺寸：長6000 × 寬1160 × 高1450mm（以實物為準）
機臺結構：進料段：1000mm（手動調節門+垂簾），烘干段：4000mm（分2段加熱控制），冷卻段：200mm（4排風扇）， 出料段：800mm（手動調節門+垂簾）。
檢修方式：每2米1支電動推桿掀開檢修，掀開高度450mm.
機臺材質：內箱材質：T1.2mm厚SUS201#不銹鋼板加工製作， 氬弧焊接。
外箱材質：T1.5mm 厚SS41#冷軋鋼板折彎加工製作。
機架材質：T2.0*40*40mm 鐵方通焊接成型，機架四面不封板，底部安裝腳輪腳杯高度可調, 方便設備的固定和對接。
機臺顏色：經防銹處理后靜電高溫粉體塗裝，整機為鄒紋灰白色。
保溫結構：保溫棉：高密度保溫巖棉隔熱保溫，保溫層厚度150mm。
密封條：?20mm耐高硅膠密封條密封處理，美觀無污染。
防護標簽：設備高溫部分加貼高溫警示標識。
操作系統：溫度范圍：常用溫度150℃,最高溫度:常溫～MAX200℃可調;
溫控方式：臺達/信捷PLC+觸摸屏+聯鉅溫度模塊配合固態調整器控制, 輸入模式為精密 K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能。
溫度均勻度：恒溫15分鐘空爐150℃±5℃.
運風系統：運風方式：風道分散后左右送風吹向產品，循環運風設計，均勻性佳。
運風電機：長軸型烤箱馬達配強力型多翼式鍍鋅風輪。
排風口：每2米加熱段直徑90mm1個，共2個排氣口。
加熱器：201#不銹鋼電熱管，頂部加熱方式。
加熱功率：16KW, 恒溫狀態功率：8KW.
升溫速率：約6℃/min,空爐常溫～150℃約需時間30分鐘
輸送網帶：寬800mm白色鐵復龍布帶，鋼絲活動接頭。
輸送速度：0-2m/min任意調節,輸送高度：750±50mm。
輸送動力：370W減速電機配合易能變頻器調速。
安全保護：超溫停止加熱並警報裝置，馬達、電熱過電流保護，控制回路短路及過載保護，漏電斷路器、電源逆向防止器等…合乎國際安全標準。
所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件：主電源采用AC 220V/380V/ 50Hz 三相五線制，環境相對濕度40%-50%,溫度為20-30攝氏度，氣管負載壓縮空氣壓力大于5bar。
.烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。
參考標準：爐溫均勻度按GB9452-1988或JB/T6049-1992執行，電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行，JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》，GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
新鏵電機轉子隧道爐/新鏵電機轉子焗爐歡迎咨詢！
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
