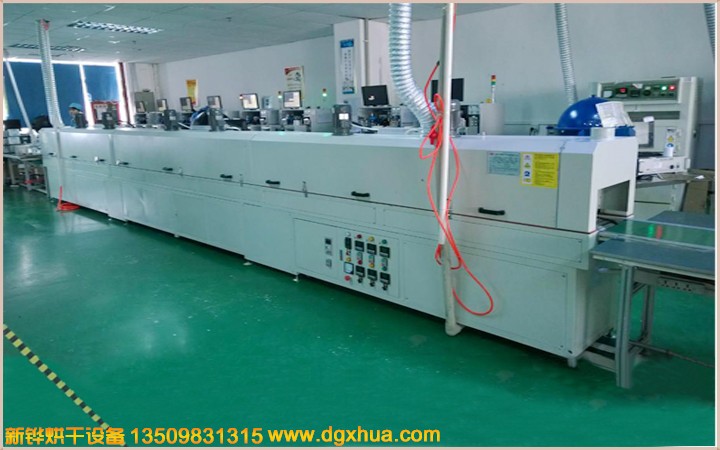

設備名稱：太陽能硅片充氮隧道爐
設備特點：采用智能溫度控制器,PID自動演算、LED顯示,配合SSR固態繼電器輸出控制加熱,控溫精度高；采用多段均勻分布控制加熱；采用紅外線電熱管省電,無塵,使產品達到快速烘干的效果；采用多路氮?dú)饬髁坑?jì)進氣口,可加裝含氧量檢測裝置
設備型號：XHSOQ-50-3R
機臺電源: AC380V 10KVA
內尺寸: 長2000× 寬530 × 高100mm
外尺寸: 長2500 × 寬730× 高1650mm（以實物為準）
機臺結構：入料口高度：0-100mm,進料段：270mm,恒溫段：650mm(分3段加熱）,冷卻段：/ , 出料段：270mm
安裝定位：底部安裝承重3寸腳輪、M18腳杯高度可調+50mm.
氣動門：進出料安裝氣動門,光電檢測來料后自動開關.
檢修方式：爐蓋電動推桿掀開+手動撐桿保護檢修方式設計.
內箱材質：SUS304#T1.5mm鏡面不銹鋼
外箱材質：SS41#T1.5mm鋼板經防銹處理后高溫烤粉
機架材質: T2.0*40*40mm鐵方通,兩側整體活動封板.
機臺顏色：經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色.
保溫結構：采用耐高溫白色硅酸鋁棉,保溫層厚度100mm.
密封條：采用?20mm耐高溫雙硅膠密封條密封處理,美觀無污染.
溫度范圍：室溫~MAX200℃,常用溫度150℃.
操作方式：10.4寸觸訊顯示器+松下可編程控制器+掃碼功能.
溫度控制器：智能溫度控制器,數字設定,LED顯示,PID自動演算,配合SSR輸出控制,K型熱電偶檢測溫度.
溫度均勻度：空爐200℃恒溫20min后溫差±2-5℃ .
運風方式：經過風道分散后水平循環運風設計,均勻性佳.
運風電機：長軸型烤箱專用馬達4組配強力型多翼式鍍鋅風輪.
高效過濾器：采用二級過濾,進風口加裝初效過濾器,爐內加裝耐高溫有隔板高效過濾器,雙面防護網為不銹鋼方格網SUS304；風量：2000 m3/h；
加熱方式：不銹鋼電熱管+熱風循環.
加熱功率：65KW, 恒溫狀態功率：34KW.
升溫速率：約10℃/min,空爐常溫～200℃約需時間20分鐘.
冷卻方式: 2排可調節角度軸流風扇.
輸送網帶：寬1000mmT1.0*4*4mm鐵復龍布帶配自動光電糾偏裝置.
網帶除塵：進料段安裝除塵粘滾.
輸送速度：減速電機配合變頻器調速1-3m/min任意調節.
輸送高度：輸送帶表面距離地面850+50mm可調.
安全保護：漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載、三色信號指示燈（紅色故障,黃色待機,綠色運行）等保護并警報裝置…合乎國際安全標準.
防護標簽：所有帶電外露部位加裝絕緣保護罩,危險處貼有高溫,防觸電警示標識,電柜防護等級IP54.
機臺電源：主電源采用AC 220V/380V/ 50Hz 三相五線制.
使用條件：環境相對濕度40%-50%,溫度為20-30攝氏度.
注意事項：烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.
執行標準：爐溫均勻度按GB9452-1988或JB/T6049-1992,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行.
參考標準：JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
