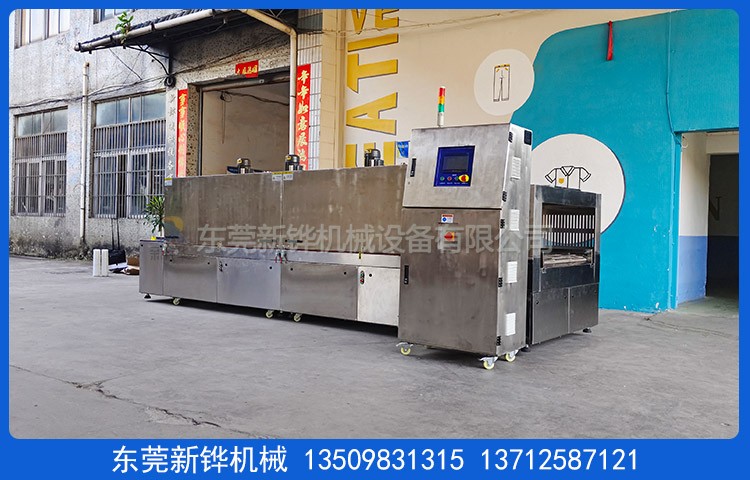

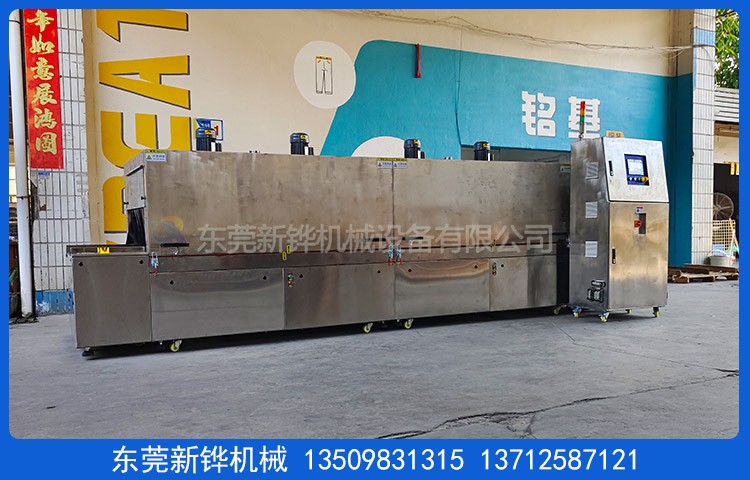

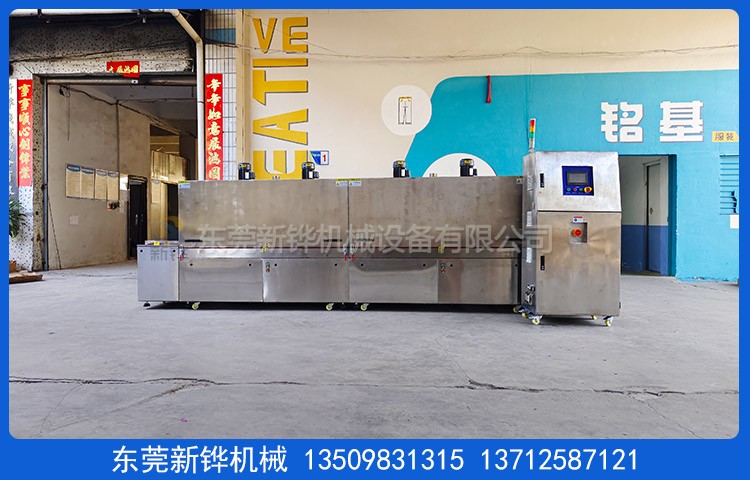

設備名稱:水份烘干隧道爐
設備型號:XHSO-5.2-1.5-4R
機臺電源:AC380V 3φ 50HZ 52KVA 80A
烘烤尺寸:長4000×寬1150×高450mm（內空尺寸）
外形尺寸:長5200×寬1470×高1500mm（以實物為準）
機臺結構:入料口高度450mm,進料段500mm（網帶下方滴水盤配排水口）,恒溫段2*2000mm（2節）,冷卻段700mm,進出爐口安裝氣簾隔離熱風外溢。
檢修方式:兩側開400*300mm檢修門,方便檢修及清潔保養。
機臺定位:安裝承重M20腳杯,3寸腳杯方便設備的固定和4段拼接。
內箱材質:T1.2mm厚SUS304#不銹鋼板全密封滿焊保證爐內清潔。
外箱材質:T1.2mm厚SUS304#不銹鋼板全密封滿焊保證爐內清潔。
機架材質:T1.5*40*40mm 304#不銹鋼焊方通接成型,機架四面封板。
機臺顏色:外箱表面打磨焊點后拉絲,保持不銹鋼本色。
保溫材料:耐高溫白色硅酸鋁保溫,保溫層厚度100mm。
門密封條:?20mm耐高硅膠密封條密封處理,美觀無污染。
溫度范圍:常用溫度150℃,最高溫度:常溫～MAX250℃可調,溫控精度控制范圍±2℃,爐內單點測量空爐溫差±5℃（第一段約1米為產品進料升溫期區不在測溫溫差范圍內）。
操作系統:觸摸屏+PLC控制器+四路溫度模塊輸出控制SSR, 具備PID自整定參數平衡調溫校正功能,輸入模式為 K型熱電偶,參數設定讀取:風機、加熱、速度、溫度曲線。
運風電機:長軸型高溫馬達四組配強力型多翼式風輪,經過風道分散循環運風設計,均勻性佳。
進排風口:排風口:2*￠90mm可調節風閥。
加熱功率:SUS304不銹鋼電熱管,升溫狀態:48KW,恒溫狀態:24KW。
升溫速率:約5℃/min,空爐常溫～150℃約需時間30分鐘。
輸送鏈網:水份烘干隧道爐輸送寬1100mm304#不銹鋼2052中孔鏈條+串桿+網帶,輸送高度:750±30mm可調。
輸送動力:減速電機、鏈輪、鏈條傳動帶動鏈網運行變頻器調速,速度:0.1-1m/min任意調節。
冷卻方式:多排可調節角度冷卻小風扇,烘烤溫度150度,冷卻時間1.5分鐘產品表面溫度約60度,烘烤溫度200度,冷卻時間1.5分鐘產品表面溫度約85度,。
安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/50Hz三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
售后服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修。
培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:本機臺不含供電電源線、排風管道,以雙方簽定的技術協議書為標淮。
隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起30天完成（不含法定節假日）
東莞新鏵烘干設備廠家生產:水份烘干隧道爐,清洗烘干隧道爐,烘干隧道爐,隧道烘干機設備,工件清洗烘干隧道爐,五金清洗烘干隧道爐,隧道爐,熱風隧道爐,紅外線隧道爐,固化隧道爐,高溫隧道爐等設備研發制造。
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
