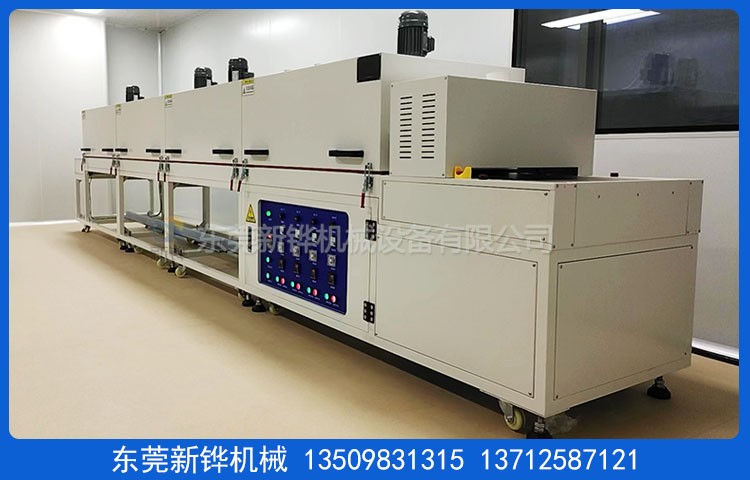

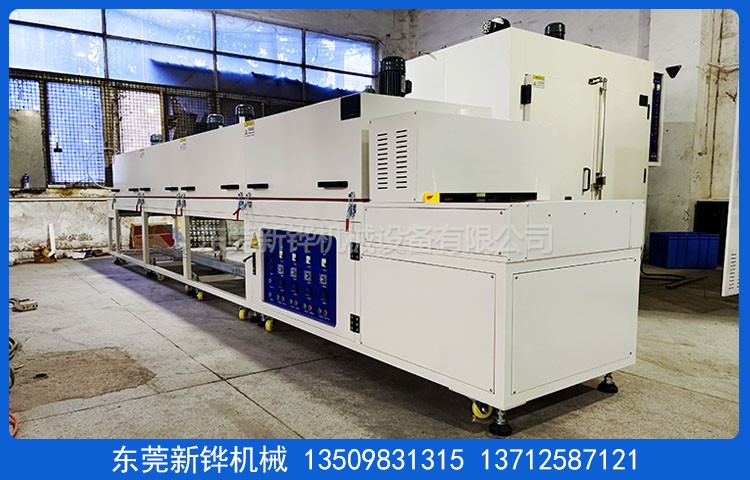

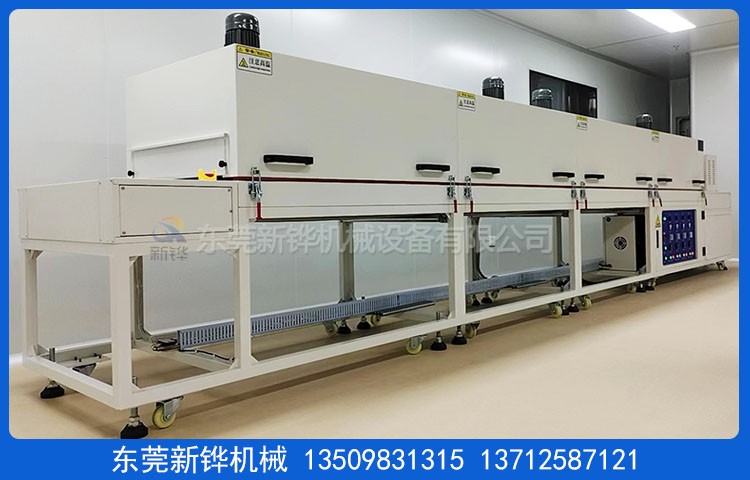

設備名稱:通道隧道爐
機臺型號:XHSO-6-08-4R
機臺電源:AC380V 3φ 50HZ 26KVA
內箱尺寸:長4800×寬650×高100mm
外箱尺寸:長6000×寬850×高1490mm（以實物為準）
機臺結構:入料口:高度50mm,進料段:400mm（手動調節門）,烘干段:4800mm（分4段加熱控制）,冷卻段:400mm （分4個離子除靜電風扇）,出料段:400mm（手動調節門）到料預警,物料到出口后,設備預警.（裝2個左右各一個）
檢修方式:手動推桿掀開檢修,掀開高度450mm.
機架結構:1600mm1段,1200mm2段,2000mm1段,分4段拼接安裝.
內箱材質:T1.2mm厚SUS201#不銹鋼板加工制作,氬弧焊接,無灰塵產生.
外箱材質:T1.5mm厚SS41#冷軋鋼板折彎加工制作.
機架材質:T2.0*40*40mm 鐵方通焊接成型,機架四面不封板.
腳輪腳杯:通道隧道爐底部安裝3寸腳輪,M18腳杯高度可調.
機臺顏色:經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色.
保溫結構:保溫棉:高密度保溫巖棉隔熱保溫,保溫層厚度100mm.
密封條:?20mm耐高硅膠密封條密封處理,美觀無污染.
防護標簽:設備高溫部分加貼高溫警示標識.
溫度范圍:常用溫度130℃,最高溫度:常溫～MAX200℃可調；
溫控方式:智能溫控器配合固態調整器控制,輸入模式為精密K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能.
測溫點:每1節加熱段增加1個測溫?zé)犭娕?/span>.
均勻度:恒溫15分鐘空爐130℃±3~5℃.
運風方式:風道分散后垂直送風吹向產品,循環運風設計,均勻性佳.
運風電機:長軸型烤箱馬4組及強力型多翼式鍍鋅風輪.
排風口:加熱段直徑90mm1個,共4個排氣口.
加熱方式:通道隧道爐采用不銹鋼電熱管,頂部加熱方式.
加熱功率:24KW,恒溫狀態功率:12KW.
升溫速率:約7℃/min,空爐常溫～130℃約需時間25分鐘
輸送網帶:寬600mm*4*4mm網格咖啡色鐵復龍網帶.
輸送速度:0-800mm/min任意調節,輸送高度:800±50mm.
輸送動力:370W減速電機配合易能變頻器調速,輸送時間從進料口到出料口為25min.
冷卻方式:分4個可調節角度離子除靜電風扇風冷.
安全保護:超溫停止加熱并警報裝置,馬達、電熱過電流保護,控制回路短路及過載保護.
漏電斷路器、電源逆向防止器等…合乎國際安全標準.
防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54.
使用條件:主電源采用AC 220V/380V/50Hz 三相五線制.
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑..
參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行,JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年,質保期內發生非人為質量問題免費維修.
質保期外設備配件損耗造成的故障本公司酌情收取工本費,免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容,免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤.
驗收標淮:本機臺含供電電源線,不含排風管及排風管安裝費用,設備調試完成3天內為驗收時間,以雙方簽定的技術協議書為標淮,設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份.
交貨日期:簽定合同收到訂金之日起40天內完成,安裝調試時間為貨到工廠之日 2 個工作日內完成.
東莞新鏵烘干設備廠家生產:通道隧道爐,隧道烤爐,通道加熱隧道爐,膠水固化隧道爐,流水線隧道烘道,通道烘干隧道爐,固化隧道爐,點膠隧道爐,高溫隧道爐,轉子隧道爐,IR隧道爐,UV烘烤線,卷對卷隧道爐,涂布隧道爐等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
