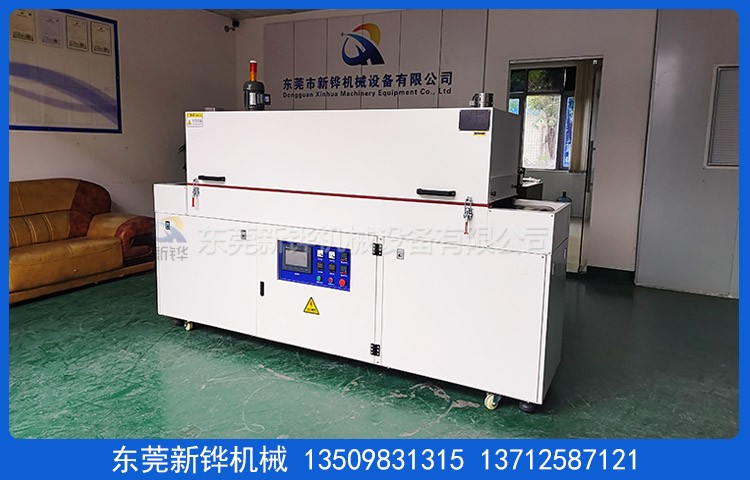

設備名稱:隧道式熱風爐
設備型號:XHSO-560-2R
整機電源:AC380V 3φ 50HZ 13KW
內箱尺寸:寬560mm×長2500mm×高80mm（烘干區）
外箱尺寸:寬790mm×長3100mm×高1750mm
機臺尺寸:入料段長300mm，加熱段長2500mm（2段加熱），出料段長300mm，進出料口:0-80mm高低度可調。
輸送高度:輸送網面距離地面高度750±20mm可調，輸送帶有效寬度:560mm。
機臺結構:加熱段采用手動撐桿掀開式設計，方便檢修及清潔保養。
內箱材質:標1.2mm厚SUS430#不銹鋼板加工制作，氬弧焊接，保證爐內清潔，無灰塵產生。
外箱材質:標1.5mm厚SS41#冷軋鋼板加工制作。
機架材質:隧道式熱風爐采用40*40*1.5mm 厚方通焊接成型，底部安裝承重3寸腳杯，腳杯高度可調，方便設備的固定和對接。
機臺顏色:機臺焊接處焊接牢固、打磨平整；經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。
保溫結構:采用100K高密度保溫棉，保溫厚度100mm，加空氣層隔熱保溫。
密封條:加熱爐蓋采用耐高溫硅膠迫緊，密封處理，美觀無污染。
安全標識:設備高溫部分加貼高溫警示標識。
溫度范圍:常用溫度120℃,最高溫度:常溫～180℃可調；
升溫時間:空爐常溫～120℃約需時間30分鐘；
溫度均勻度:恒溫30分鐘空載測120℃±3℃%（進出料口除外）；
溫度控制系統:臺達PLC及日本歐姆龍溫控器+陽明SSR進行溫度控制, 爐內分前、后二段進行分別控溫，輸入模式為臺灣(華菱)精密 K型熱電偶；具備自動整定和PID參數的自動更正功能；操作面板:采用7寸臺達觸摸屏集中控制。
運風方式:加熱段:2500mm/1個運風馬達，馬達由頂部循環送風，熱風經過風道分散后從上至下后吹向產品，循環運風設計，均勻性佳。
運風電機:采用長軸型烤箱專用馬達1組（升捷）及10.5寸強力型多翼式鍍鋅風輪。
加熱系統:隧道式熱風爐采用不銹鋼電熱管+熱風循環進行加熱，加熱溫度均勻、穩定、溫差小。
加熱功率: 約為12KW。
發熱管數量:6根分2組；
熱氣回收:出爐口內置Φ90mm管道配200W風機采集熱氣從進風口循環至爐內；
輸送網帶:采用0.7mm特弗龍布帶（黑色），輸送網有效寬560㎜。
防偏裝置:鐵弗龍布帶加防偏導條。
輸送動力:10-60min走2500mm，輸送速度: 41-250mm/min。
輸送方向:從右向左輸送（以操作人員面向機臺，控制面板在機臺左邊為基準）。
東莞新鏵烘烤設備廠家生產:隧道式熱風爐,流水線熱風爐,熱風隧道爐,隧道烘烤爐,隧道爐烘烤線,隧道爐烤爐,紅外線隧道爐,充氮隧道爐,潔凈隧道爐,固化隧道爐,烘烤隧道爐,卷對卷隧道爐,涂布隧道爐,水份烘干隧道爐隧道爐廠家等設備研發制造。
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
