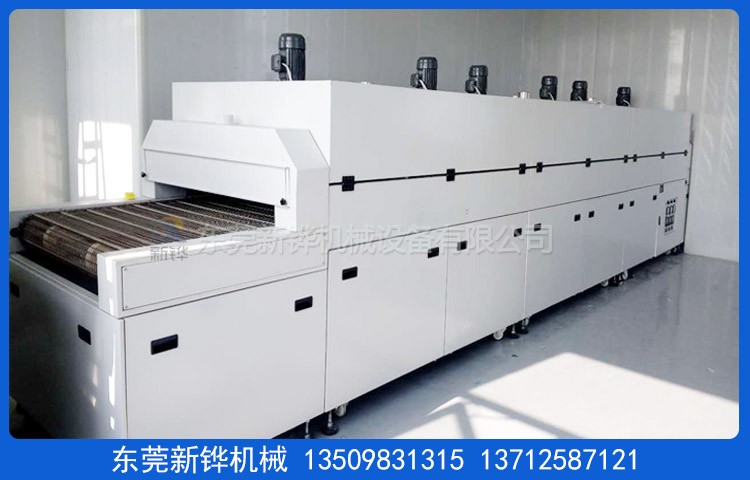

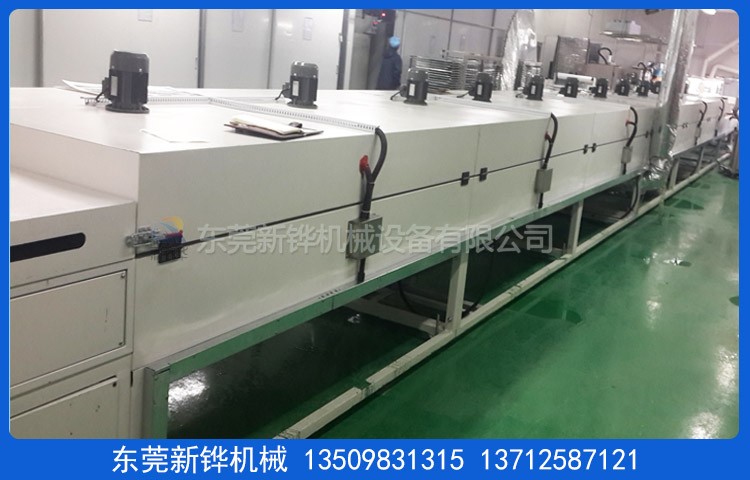

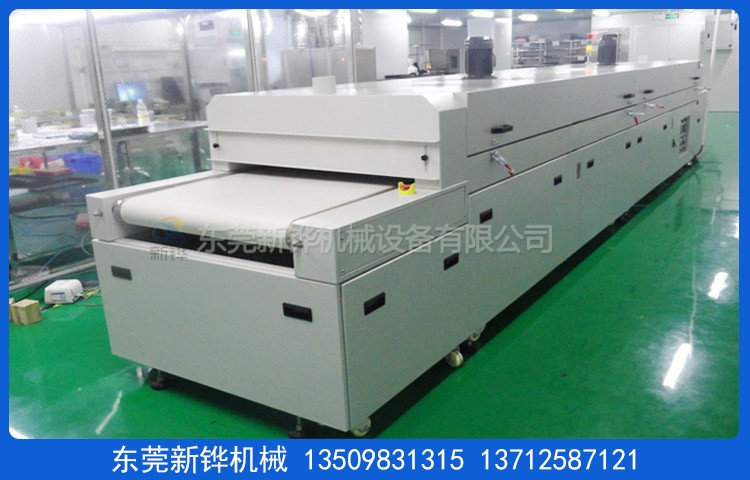

設備名稱:光學膜隧道爐
機器型號:XHSOL-8-1-4R
機臺電源:AC380V 50HZ 69KVA
烘烤尺寸:長8000×寬1050×高100mm
輸送尺寸:長10000×寬1350×高1650mm（以實物為準）
機臺結構:入料口高度:100mm,進料段:1000mm,恒溫段:8000mm(分4段加熱）,出料段:1000mm
安裝定位:光學膜隧道爐底部安裝承重3寸腳輪、M18腳杯高度可調+50mm
檢修方式:爐蓋電動推桿掀開+手動撐桿保護檢修方式設計
內箱材質:T1.2mm厚SUS304#鏡面不銹鋼板全密封氬弧焊、保證爐內清潔
外箱材質:T1.4mm 厚SS41#冷軋鋼板折彎加工制作
機架材質:T2.0*40*40mm鐵方通，兩側整體活動封板
機臺顏色:經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色
保溫結構:采用耐高溫白色硅酸鋁棉，保溫層厚度100mm
密封條:采用?20mm耐高溫雙硅膠密封條密封處理，美觀無污染
溫度范圍:室溫~MAX200℃，常用溫度150℃
溫度控制器:智能溫度控制器，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型熱電偶檢測溫度
溫度均勻度:空爐150℃恒溫15min后溫差±5-10℃
運風方式:經過風道分散后水平循環運風設計，均勻性佳
運風電機:長軸型烤箱專用馬達3組配強力型多翼式鍍鋅風輪
高效過濾器:采用二級過濾，進風口加裝初效過濾器，爐內加裝耐高溫有隔板高效過濾器，雙面防護網為不銹鋼方格網SUS304；風量:2000 m3/h
加熱方式:光學膜隧道爐采用不銹鋼電熱管+熱風循環
加熱功率:65KW,恒溫狀態功率:34KW
升溫速率:約7℃/min,空爐常溫～150℃約需時間20分鐘
冷卻方式:2排可調節角度軸流風扇
輸送網帶:寬1000mmT1.0*4*4mm鐵復龍網帶配自動光電糾偏裝置
網帶除塵:進料段安裝除塵粘滾
輸送速度:減速電機配合變頻器調速1-3m/min任意調節
輸送高度:輸送帶表面距離地面850+50mm可調
安全保護:漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準
防護標簽:所有帶電外露部位加裝絕緣保護罩，危險處貼有高溫，防觸電警示標識，電柜防護等級IP54
機臺電源:主電源采用AC 220V/380V/50Hz 三相五線制
使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑
執行標準:爐溫均勻度按GB9452-1988或JB/T6049-1992，電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行
參考標準:JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》，GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
東莞新鏵烘干設備廠家生產:光學膜隧道爐,薄膜隧道爐,光學保護膜烘烤爐,薄膜材料隧道爐,光學薄膜隧道爐,光學膜片隧道爐,隧道爐,熱風隧道爐,硅膠表面處理機,紅外線隧道爐,高溫隧道爐,陶瓷燒結隧道爐,馬達線圈滴漆機,隧道爐廠家等設備研發制造
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
