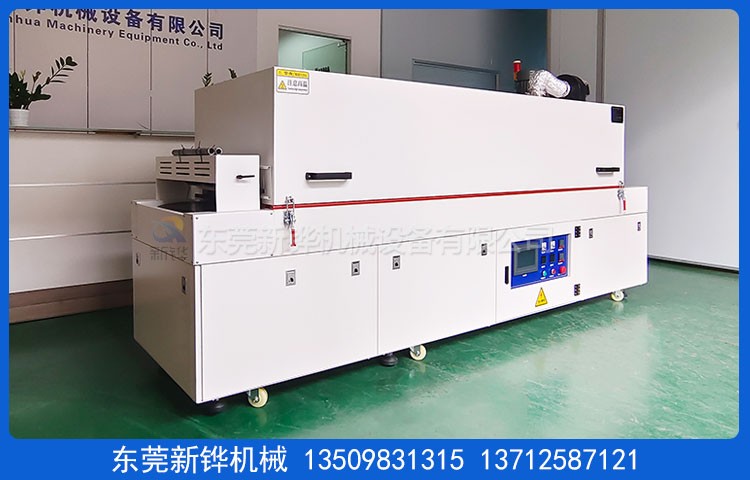

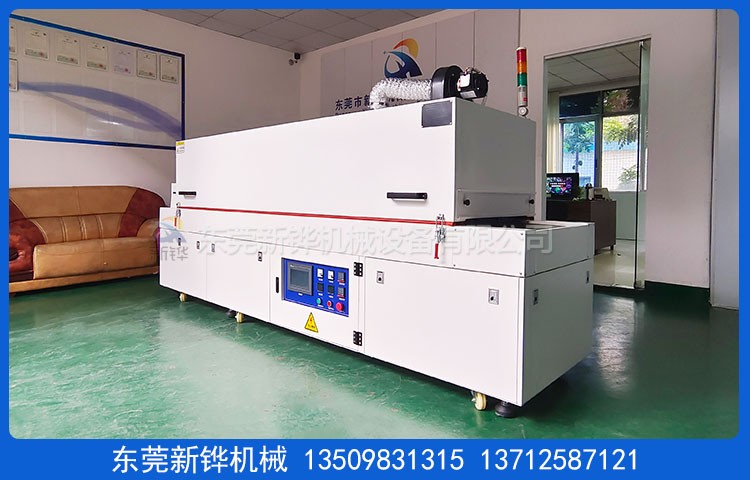

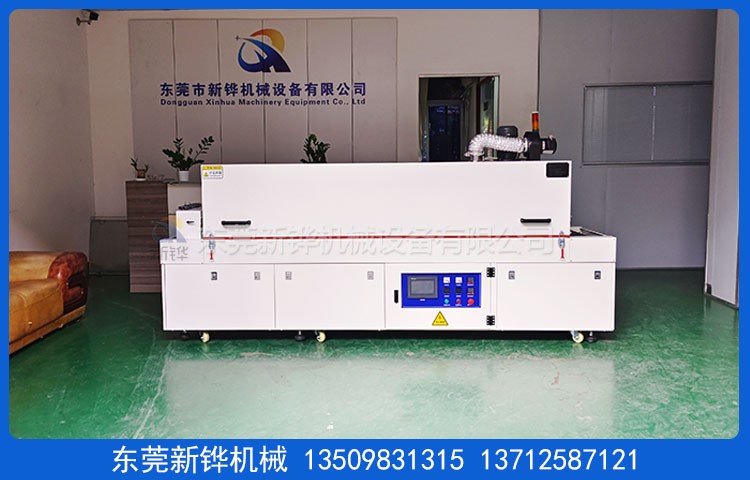

設備名稱:鋁箔涂布烘烤線
設備型號:XHSO-560-2R
機臺電源:AC380V 3φ 50HZ 13KW
烘烤尺寸:寬560mm×長2500mm×高80mm（烘干區）
外形尺寸:寬790mm×長3100mm×高1750mm
機臺結構:入料段長300mm；加熱段長2500mm（2段加熱）；出料段長300mm；進出料口:0-80mm高低度可調；加熱段采用手動撐桿掀開式設計,方便檢修及清潔保養。
輸送高度:輸送網面距離地面高度750±20mm可調,輸送帶有效寬度:560mm。
內箱材質:標1.2mm厚SUS430#不銹鋼板加工制作,氬弧焊接,保證爐內清潔,無灰塵產生。
外箱材質:標1.5mm厚SS41#冷軋鋼板加工制作。
機架材質:鋁箔涂布烘烤線采用40*40*1.5mm厚方通焊接成型,底部安裝承重3寸腳杯,腳杯高度可調,方便設備的固定和對接。
機臺顏色:機臺焊接處焊接牢固、打磨平整；經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色。
保溫材料:采用100K高密度保溫棉,保溫厚度100mm,加空氣層隔熱保溫。
門密封條:加熱爐蓋采用耐高溫硅膠迫緊,密封處理,美觀無污染。
防護標識:設備高溫部分加貼高溫警示標識。
溫度范圍:常用溫度120℃,最高溫度:常溫～180℃可調；
升溫時間:空爐常溫～120℃約需時間30分鐘；
溫度均勻度:恒溫30分鐘空載測120℃±3℃%（進出料口除外）；
溫度控制系統:臺達PLC及日本歐姆龍溫控器+陽明SSR進行溫度控制, 爐內分前、后二段進行分別控溫,輸入模式為臺灣(華菱)精密 K型熱電偶；具備自動整定和PID參數的自動更正功能； 操作面板:采用7寸臺達觸摸屏集中控制。
加熱段:2500mm/1個運風馬達,馬達由頂部循環送風,熱風經過風道分散后從上至下后吹向產品,循環運風設計,均勻性佳。
輸送動力:鋁箔涂布烘烤線采用長軸型烤箱專用馬達1組（升捷）及10.5寸強力型多翼式鍍鋅風輪。
加熱系統:采用不銹鋼電熱管+熱風循環進行加熱,加熱溫度均勻、穩定、溫差小。
加熱功率: 約為12KW。
發熱管數量:6根分2組；
熱氣回收:出爐口內置Φ90mm管道配200W風機采集熱氣從進風口循環至爐內；
輸送網帶:采用0.7mm特弗龍布帶（黑色）,輸送網有效寬560㎜。
防偏裝置:鐵弗龍布帶加防偏導條。
輸送動力:10-60min走2500mm,輸送速度:41-250mm/min；
輸送方向:從右向左輸送（以操作人員面向機臺,控制面板在機臺左邊為基準）；
安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/50Hz三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
售后服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修。
培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟蹤
驗收標淮:本機臺不含供電電源線、排風管道,以雙方簽定的技術協議書為標淮。
隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起30天完成（不含法定節假日）
東莞新鏵烘干設備廠家生產:鋁箔涂布烘烤線,銅箔涂布烘烤線,導電層涂布烘烤線,鋁箔膠涂布隧道爐,鋁箔涂布生產線,鋁箔涂布試驗線,熱風隧道爐,紅外線隧道爐,充氮隧道爐,潔凈隧道爐,固化隧道爐,烘烤隧道爐,卷對卷隧道爐,涂布隧道爐,水份烘干隧道爐隧道爐廠家等設備研發制造。
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
