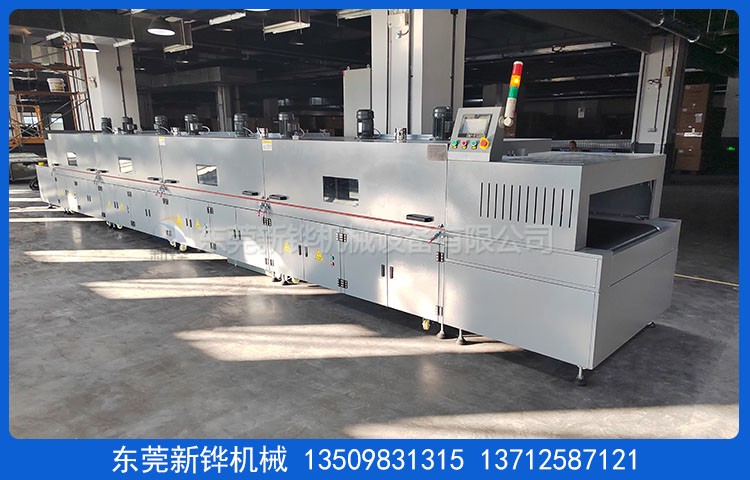

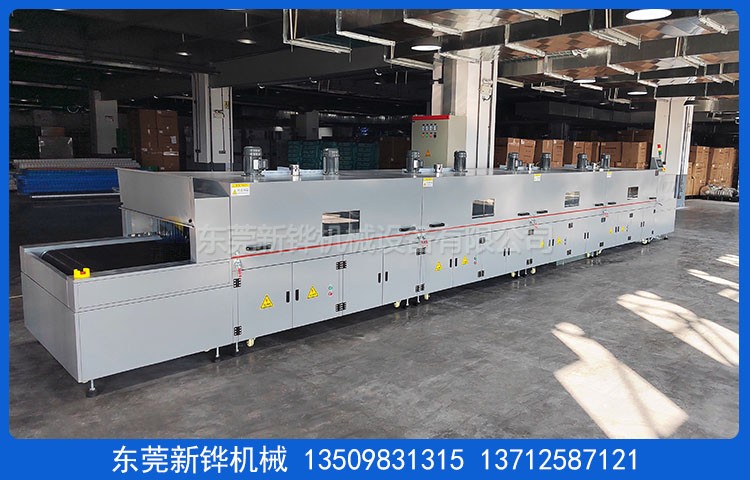

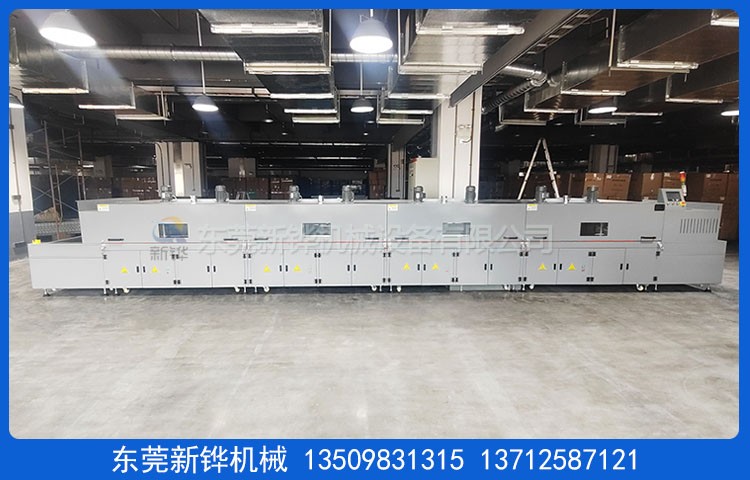

設備名稱:熱熔膠膜隧道爐
設備型號:XHSO-10-1-4IR
設備電源:AC380V 3φ 50HZ 77KVA
烘烤尺寸:長8000 × 寬1100 × 高300mm
外形尺寸:長10000 × 寬1410 × 高1650mm（以實物為準）
機臺結構:入料口:300mm（進料高度)；進料段:1000mm（排熱罩250mm）；加熱段:8000mm（4節加熱爐體）；出料段:1000mm（含抽風罩500mm+冷卻罩350mm）。
檢修方式:爐蓋電動推桿掀開+手動撐桿保護+觀察窗設計。
產品防護:燈管下方安裝不銹鋼篩網防止產品碰到燈管。
機臺定位:分6段拼接，3寸腳輪、M18腳杯高度可調+30mm。
內箱材質:T1.2mmSUS304鏡面不銹鋼板折彎加工制作。
外箱材質:T1.5mmSS41#冷軋鋼板折彎加工制作。
機架材質:T2.0*40*40mm鐵方通，兩側整體折疊門封板（不要用2個拉扣）。
機臺顏色:經防銹處理后靜電高溫粉體涂裝，整機為淺灰色（客戶提供色卡）。
保溫材料:高密度黃色巖棉厚度100mm。
防護標簽:設備高溫部分加貼高溫警示標識。
溫度范圍:常溫～MAX200℃可調，爐內最高200度。
溫度均勻度:空爐恒溫25 min 200℃單點測溫±5℃（進出料段除外）
操作方式:觸摸屏+可編程控制器人體界面，八溫區控制。
溫控方式:八溫區溫度模塊控器配合可控硅控制, 輸入模式為精密 K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能。
運風方式:經過風道分散后頂部左右循環運風設計，均勻性佳。
運風電機:長軸型高溫馬達八組配強力型多翼式風輪。
進風口:￠90mm調節風盤，排風口:￠90mm可調節風閥。
加熱元件:熱熔膠膜隧道爐采用紅外線電熱管+熱風循環+ 48路電流檢測燈管故障。
加熱功率:72KW,恒溫狀態功率:36KW.
升溫速率:約10℃/min,空爐常溫～200℃約需時間20分鐘.
輸送網帶:寬1050mmT1.0*4*4mm網格鐵復龍網帶，光電檢測+自動糾偏機構防止網跑偏，進料段安裝除塵粘滾。
輸送動力:減速電機配合變頻器，輸送速度:0-4m/min無極調速。
輸送高度:輸送帶表面距離地面720+30mm可調。
出料檢測:出料末端加裝對射光電開關檢測產品。
冷卻方式:2排多個軸流風扇自然風冷從上往下吹向產品（可選擇開與關）。
安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準；三色信號指示燈（紅色故障，黃色待機，綠色運行）
防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度；氣管負載壓縮空氣壓力大于5bar。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。
參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:本機臺不含供電電源線，排風管及排風管安裝費用；設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起40天內完成；安裝調試時間為貨到工廠之日 2個工作日內完成。
東莞新鏵機械設備廠家生產:熱熔膠膜隧道爐,熱熔膠膜烘烤爐,熱熔膠膜烘干爐,熱熔網膜隧道爐,烘干隧道爐,熱熔膠膜烘干隧道爐,精密熱風烤箱,真空烤箱,高溫烤箱,PCB/PET絲印烤箱,LED光電烤箱,LCD壓合烤箱,防爆/升降烤箱,無塵烤箱,無氧化烤箱,硅膠二次硫化烤箱,老化房等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
