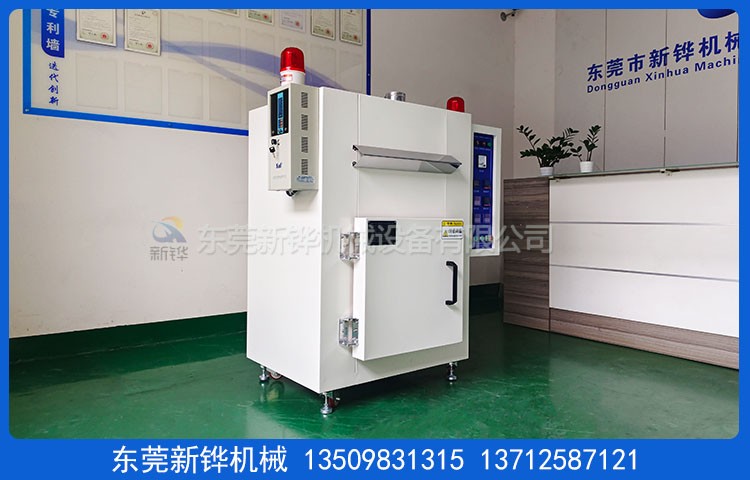

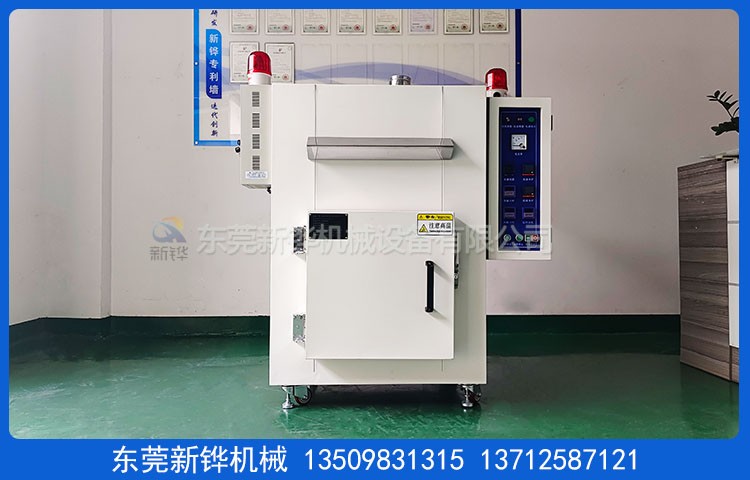

設備名稱:防爆熱風烤箱
機臺型號:XHMO-E2
設備電源:AC380V 3φ 50HZ 5KVA
內箱尺寸:寬500mm×深500mm×高 500mm
外箱尺寸:寬1200mm×深800mm×高 1750mm（以實物為準）
機臺結構:雙開門、防爆門扣、防爆門、操作電箱置左側方，右側安裝濃度檢測報警裝置，方便檢修及清潔保養；箱體背面防爆泄壓窗:200X200mm；底部安裝腳輪與腳杯。
內箱材質:T1.2mm厚SUS430#不銹鋼板密封滿焊、保證爐內清潔。
外箱材質:T1.5mm厚SS41#冷軋鋼板折彎加工制作。
烤盤材質:規格寬490*深490mm，托盤用10*20不銹鋼方通焊制；
機臺顏色:防爆熱風烤箱經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。
保溫結構:保溫棉:采用優質白色硅酸鋁棉，保溫厚度100mm，加空氣層隔熱保溫。
箱門密封條:采用?20mm耐高硅膠密封條密封處理，美觀無污染；設備高溫部分加貼高溫警示標識。
溫度范圍:室溫~MAX180℃，常用80-150℃，常溫升至150℃大約25分鐘。
溫度控制器:主溫度控制器歐姆龍，（2個AK-6溫度控制器顯示溫度），數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型熱電偶檢測溫度。
溫度均勻度:空爐90℃恒溫15min后溫差±5℃ 。
運風方式:馬達由頂部經過風道分散后從左右兩側送風吹向產品，中間回風，循環運風設計，均勻性佳。
運風電機:長軸型防爆烤箱專用馬達及強力型多翼式鍍鋅風輪。
烘烤過程中進排氣方式:50W電機進新風，50W電機換氣。
加熱系統:加熱器:SUS304電熱管，安裝烤箱頂部外部接線方式。
加熱功率:4.5KW.
升溫速率:空爐常溫～150℃約需時間25分鐘。
控制方式:開機啟動運風電機、進風、排風電機運行5分鐘后，啟動加熱系統開始加熱；烘烤過程中檢測到箱內酒精濃度超標時聲光警啟動，同時斷開加熱，延時關閉運風電機+進/排風電機強排風換氣；恒溫到達自動計時，恒溫計時結束關閉加熱電源，保留循環風換氣，無需聲光報警。
計時范圍:99H99分（以小時+分鐘計時）。
安全保護:超溫停止加熱并大號報警燈裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器、電源逆向防止器等…合乎國際安全標準。
安全標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
參考標準:爐溫均勻度按GB9452-1988,或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94《耐火纖維爐襯的設計和安裝規范》；JB/DQ5071－92《筑爐守則》；GB10067.1－88《電熱設備基本技術條件 通用部分》；GB10067.4－88《電熱設備基本技術條件 間接電阻爐》
GB9452－88《熱處理爐有效加熱區測定方法》；
售后服務及培訓:本公司設備自送貨之日起,質保期為1年；質保期內發生任何非人為質量問題，免費提供維修,如設備問題接到電話4-8小時內趕到設備安裝地點,特殊原因不能到達,接到甲方電話24-36小時內到達；全年制免費提供日常技術咨詢和故障處理服務, 并不定期對設備使用狀況進行質量跟蹤；設備安裝調試完畢后，現場實際操作培訓；免費提供設備的程序編寫及輸入、故障模擬及排除、操作、日常維護及保養方面的培訓內容；質保期外,設備故障,損耗造成的配件本公司酌情收取工本費。
交貨日期與驗收標準:交貨日期為簽定合同收到訂金之日起30天完成；安裝調試時間為貨到工廠之日起1個工作日內完成；以雙方簽定的技術協議書為標淮；設備調試完成3天內為驗收時間；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
東莞新鏵機械設備廠家生產:防爆熱風烤箱,防爆烤箱,防爆型熱風烤箱,防爆精密烤箱,電熱防爆烤箱,不銹鋼防爆烤箱的廠家.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
