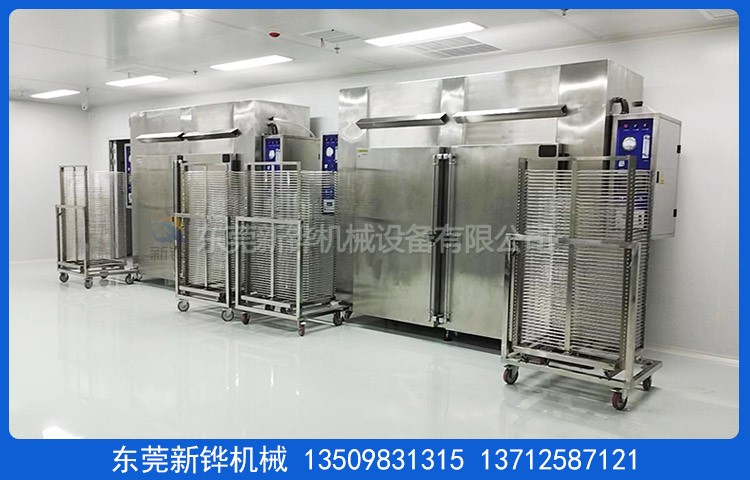

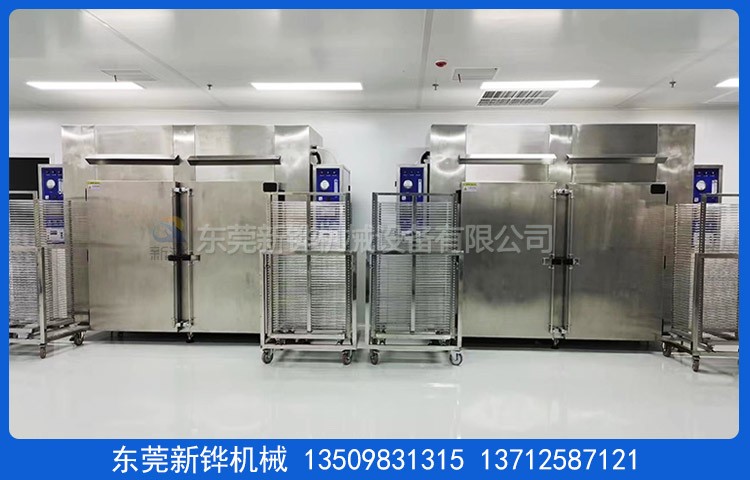

設備名稱:無氧化潔凈烤箱
設備型號:XHMOZ-8WS
設備電源:AC380V 3∮ 50HZ 36KVA
內箱尺寸:寬850×深710×高1550mm*2箱（有效內空)
外形尺寸:寬3390×深967×高2353mm（含電箱電機以實物為準）
機臺結構:開門方式:2個內箱單開門、2套防爆門扣。
機臺定位:4個萬向腳輪,6個固定腳杯。
子母臺車:每層高度25mm,50層304不銹鋼千層架配手推車2套。
控制電箱:左右兩側單獨控制。
機臺材質:內箱材質:T1.2mm厚SUS304#不銹鋼板加工、全密封氬弧焊、保持爐內清潔。
外箱材質:T1.4mm 厚SUS304#不銹鋼折彎加工制作。
機臺顏色:不銹鋼本色。
保溫結構:無氧化潔凈烤箱箱體保溫層100mm巖棉,門保溫層80mm硅酸鋁棉。
密封條:?16mm硅膠密封條卡于內外箱門框之間密封,美觀無污染。
防護標簽:設備高溫部分加貼高溫警示標識。
溫度范圍:室溫~MAX200℃,常用溫度150℃。
溫度控制器:7寸觸屏PLC控制器+歐姆龍溫控器控制溫度,數字設定,LED顯示,PID自動演算,配合SSR輸出控制,K型熱電偶檢測溫度。
溫度均勻度:空爐150℃恒溫20min后溫差±1.5% 。
運風系統:運風方式:經過風輪分散后水平循環運風設計,均勻性佳。
運風電機:長軸型烤箱專用馬達2組配多翼式風輪。
排風方式:￠90mm可調節排風閥門。
高效過濾器:爐內安裝耐高溫有隔板高效過濾器,過濾效率:95%；過濾等級:class10000；
充氮裝置:400L/min大流量氮氣流量計可調節
氧量分析儀:電箱上裝抽氣式氧化鋯氧量分析儀裝置。
加熱器:無氧化潔凈烤箱采用不銹鋼電熱管。
加熱功率:2箱*16KW=32KW,恒溫狀態功率:16KW.
升溫速率:約6℃/min,空爐常溫～150℃約需時間20分鐘。
計時方式:恒溫到達自動計時(999分鐘),計時完成聲光警報手動關機。
動作流程:運風開關--加熱開關--超溫報警--計時開關--計時完成報警。
安全保護:漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準；所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度；烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年,質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:設備調試完成3天內為驗收時間,以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起 45 個工作日內完成；安裝調試時間為貨到工廠之日 1 個工作日內完成。
東莞新鏵隧道烤箱設備廠家生產:無氧化潔凈烤箱,充氮潔凈烤箱,潔凈充氮烤箱,充氮烤箱,無氧化無塵烤箱,無氧潔凈烤箱,工業烤箱,熱風循環烤箱,沖氮烤箱,防氧化烤箱,無塵潔凈烤箱等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
