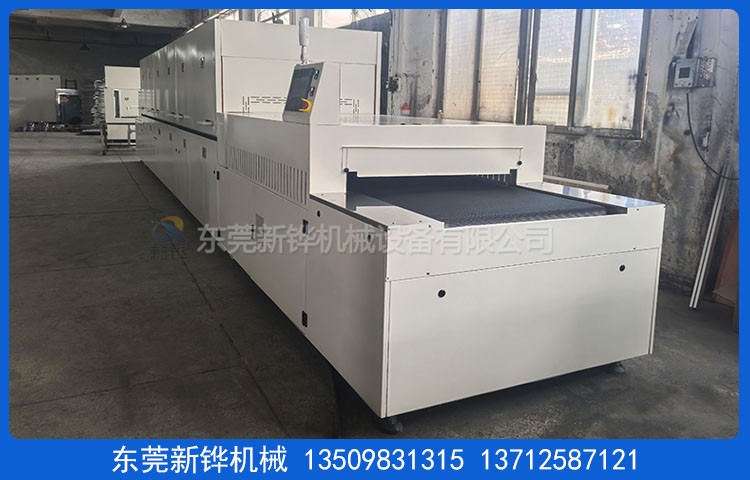

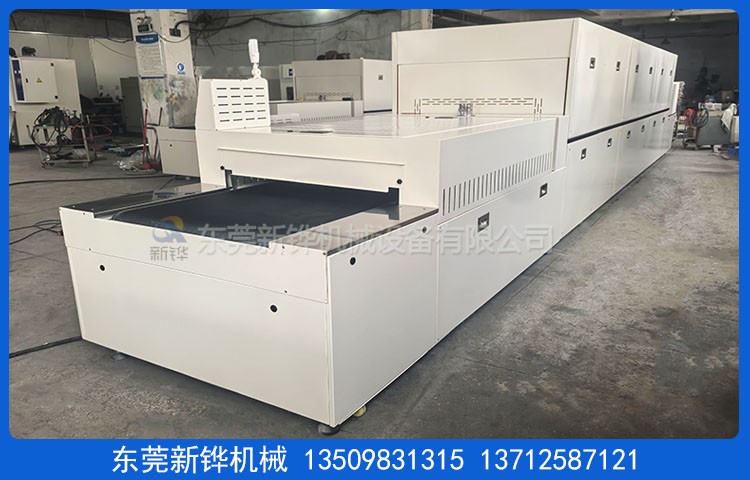

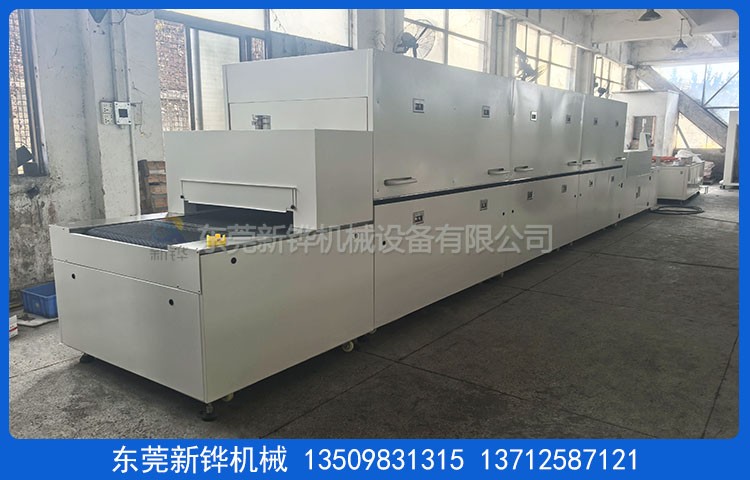

設備名稱:薄膜隧道爐
設備型號:XHSO-5.4-06-2R
設備電源:AC380V 3φ 50HZ 22KVA
烘烤尺寸:長4000 × 寬650 × 高100mm
外形尺寸:長5400 × 寬850 × 高1450mm（以實物為準）
機臺結構:入料高度:10-50mm（可調節高度）；進料長度:700mm（含1臺離子除靜電風扇）；烘烤長度:4000mm（分2節加熱）；出料長度:700mm（含1臺離子除靜電風扇）。
檢修方式:手動推桿掀開檢修，掀開高度450mm.
機臺定位:3寸腳輪，M18腳杯高度可調, 分4段拼接安裝。
內箱材質:T1.2mmSUS201#不銹鋼板氬弧滿焊加工。
外箱材質:T1.5mm SS41#冷軋鋼板折彎加工製作。
機架材質:T2.0*40*40mm 鐵方通焊接，機架四面封板。
機臺顏色:薄膜隧道爐經防銹處理后靜電高溫粉體塗裝，整機為鄒紋灰白色。
保溫材料:高密度黃色巖棉隔熱，保溫層厚度100mm。
爐密封條:?20mm耐高硅膠密封條密封處理，美觀無污染。
防護標簽:設備高溫部分加貼高溫警示標識。
溫度范圍:室溫+10℃～200℃可調節;
溫控方式:7寸觸屏溫度控制器配合固態繼電器, 具備PID自動整定控溫功能。
溫度均勻:恒溫15分鐘空爐130℃±5℃。
溫度檢測:兩個爐蓋拼接處中間軸線為對稱面（0.25m、0.75m、1.25m）處各放置一個熱電偶，檢測探頭距離網帶保持高度 80±10mm ，2個控溫點，4個測溫點，共計 6 個實時顯示測溫溫度。
運風方式:風道分散后垂直送風吹向產品，循環運風設計。
運風電機:長軸型烤箱馬達多組及強力型多翼式鍍鋅風輪。
排風方式:2個∮90mm可調節排風閥。
加熱元件:薄膜隧道爐采用不銹鋼電熱管，加熱功率:18KW。
升溫速率:空爐常溫～130℃約需時間15分鐘
輸送網帶:薄膜隧道爐輸送寬600mm*4*4mm咖啡色鐵復龍網帶+糾偏導條。
輸送速度:0-500mm/min任意調節,輸送高度:800±50mm。
輸送動力:減速電機配合易能變頻器調速。
冷卻風扇:進出料口安裝2套離子除靜電風扇風冷。
安全保護:超溫停止加熱並警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器、電源逆向防止器等…合乎國際安全標準。
安全標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。
參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程式編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:本機臺不含供電電源線，排風管及排風管安裝費用；設備調試完成7天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起35個工作日內完成；安裝調試時間為貨到工廠之日 2 個工作日內完成。
東莞新鏵烘干設備廠家生產:薄膜隧道爐,薄膜潔凈隧道爐,薄膜隧道烘箱,薄膜烘干隧道爐,薄膜烘烤隧道爐,薄膜隧道烘箱,隧道爐,熱風隧道爐,硅膠表面處理機,紅外線隧道爐,高溫隧道爐,陶瓷燒結隧道爐,馬達線圈滴漆機,隧道爐廠家等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
