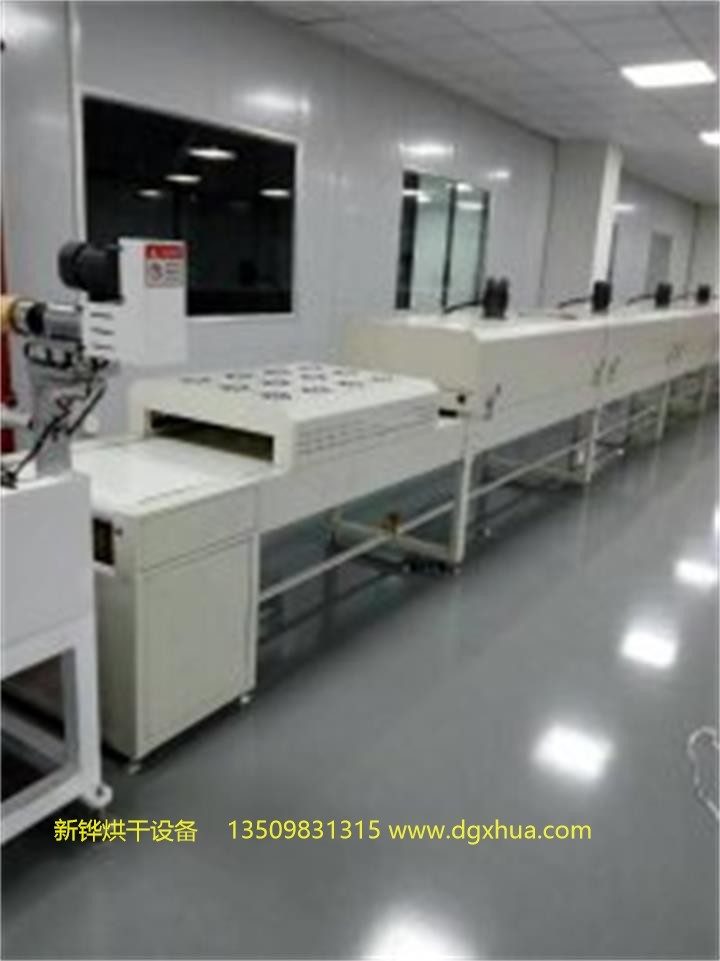

產品名稱：隧道爐+風冷段
隧道爐適用于各種形狀：片狀、塊狀、顆粒狀，適用各種材質：塑膠、五金、電子、玻璃、食品的連續性烘烤工藝。根據使用溫度和工藝要求，輸送帶可選PVC帶（60-100℃）、鐵氟龍網帶、鐵氟龍布帶（60-280℃）、不銹鋼網帶、不銹鋼鏈板（100-450℃），傳輸速度可調范圍較大，可適應各種工藝。本公司隧道爐專注于500℃以內設備，采用分段控溫，集成電控，升溫快，溫度均勻，溫差小，保溫效果顯著，最大程度利用熱能，環保且節約成本。
隧道爐參數配置
隧道爐是通過熱的傳導、對流、輻射完成對特定產品進行烘干、烘烤的隧道式機械設備。翊航公司借鑒及完善了國外先進技術設計制造，在該領域有豐富的生產制造經驗、擁有先進的技術開發優勢。
隧道爐按發熱源不同，可分為電熱隧道爐和燃氣隧道爐或電燃兩用。常規隧道爐采用遠紅外加熱技術，加熱元件布置合理，溫度穩定，能源消耗低。廠家可以根據自身產品的生產工藝和產量隨隨意定制長度和寬度。
隧道爐長度由2米至60米，烘烤室為一狹長的隧道，寬度一般為40cm到200cm。隧道內有一條連續運轉的輸送帶，根據功能和產品的要求可定制PVC輸送、鐵氟龍網帶、鐵氟龍布帶、不銹鋼網帶、滾筒輸送線、鏈條輸送帶等。產品烘烤時，通過輸送帶、鏈板、網帶經過加熱區域完成均勻烘烤和輸送的工作?？蛇B續生產，效率高，節省人力，品質穩定。
使用范圍:電子元件、五金、塑膠玻璃產品絲印烘干、硅膠產品二次硫化、五金噴油絲印烘干、UV固化烘干、食品類烘焙、應用于銅片、寶石、塑膠、模具、五金、玻璃管、活性炭、預熱、淬火、燒、燉、退火、灰化試驗、精煉及其它高熱處理實驗等。為產品提供連續性烘烤工藝，可自由掌握烘烤時間，最大程度提升工作效率和工藝穩定性。
部分型號（尺寸僅供參考）
型號 | 輸送寬度 | 爐膛長度 | 輸送帶材質 | 發熱方式 | 電壓/功率 | 適用溫度(℃) | |
YH-S401 | 400 mm | 8米 | 鐵氟龍網帶 | 紅外線電加熱 | 380V24KW | 100-280 | |
YH-S601 | 600 mm | 8米 | PVC皮帶 | 紅外線電加熱 | 380V18KW | 60-100 | |
YH-S602 | 600 mm | 12米 | 鐵氟龍布帶 | 紅外線電加熱 | 380V42KW | 100-280 | |
YH-S603 | 600 mm | 10米 | 不銹鋼網帶 | 紅外線電加熱 | 380V45KW | 150-350 | |
YH-S801 | 800 mm | 12米 | PVC皮帶 | 紅外線電加熱 | 380V36KW | 60-100 | |
YH-S802 | 800 mm | 16米 | 鐵氟龍布帶 | 紅外線電加熱 | 380V56KW | 100-280 | |
YH-S151 | 1500 mm | 25米 | 不銹鋼網帶 | 紅外線電加熱 | 380V96KW | 150-350 |
基本配置說明
1. 爐膛內膽全部采用201#T1.5不銹鋼砂板或鏡面板（食品類烤爐為304#材質），外部采用T2.0冷軋鋼板，精粉體烤漆處理；
2. 支架常規使用60×60×2.0方通制作，外觀粉體烤漆；
3.密封材質為硅酸鋁板，厚度100mm；
4.熱循環方式：紅外線熱輻射，風機置頂熱循環；
5.加熱材質為紅外線發熱管或硅碳棒；
7.溫度范圍：室度+20—400℃可調；
8.傳動：變頻器+調速馬達，可無級變頻調速；
9.溫控：溫控器+交流接觸器、溫控器+固態繼電器、溫控器+可控硅，三種方式可選（區別在于溫度精確度和各部位溫度差異度）；
10.安全保護裝置：超溫保護、高溫保護、過流保護，漏電接地保護；
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
