旋轉機構是旋轉爐體的核心結構 ，旋轉機構由旋轉中心及滑輪構成，旋轉中心由旋轉軸、軸承、中心機座及軸承端蓋構成，滑輪機構由導向輪及鋼軌組成。由于中心軸與爐殼低端中心位置圓盤采用螺栓組連接，螺栓組均勻分布安裝在圓盤上，螺栓采用高強度螺栓；爐體重量由安裝在機座上的導向輪支撐，使?fàn)t體旋轉時中心機座軸承不因爐殼重量而損壞，爐殼底部焊接的鋼軌為導向輪的軌道，鋼軌直接與導向輪接觸，導向輪作為滑輪機構使?fàn)t殼受到較小的力矩而旋轉。
啟動裝置是爐體旋轉的動力源，啟動裝置由減速器、大齒輪、小齒輪、傳動軸、銷齒輪構成，生產過程中爐體必須以較慢的速度旋轉，爐體旋轉一周一般為5~7d ，根據生產實際情況 ，可通過變頻器調節電機頻率控制爐體旋轉速度。選定電機轉速后通過與其連接的其它設備速比可確定銷齒輪的轉速。
旋轉爐體采用齒輪傳動結構，爐體底部中心位置焊接有法蘭盤 ，法蘭盤與旋轉軸上的法蘭由螺栓連接，旋轉軸通過上下軸承安裝在中心機座上，構成爐體的旋轉中心；電機、減速器、齒輪傳動構成爐體旋轉的動力源，當電機開啟時通過減速器按一定的轉速比傳遞給傳動軸，傳遞軸上端安裝有齒輪，齒輪直接與爐殼底端的銷齒輪構成齒輪傳動，當動力源帶動齒輪旋轉時，爐殼以底部中心位機座為旋轉軸旋轉 ，此時，支撐爐殼底面的導向輪為滑輪使?fàn)t殼受較小的力矩而旋轉。通過對各傳動段設計一定的傳動比保證爐殼以一定的轉速旋轉，同時 ，通過變頻器調節 電機選擇所需的轉速。
特點

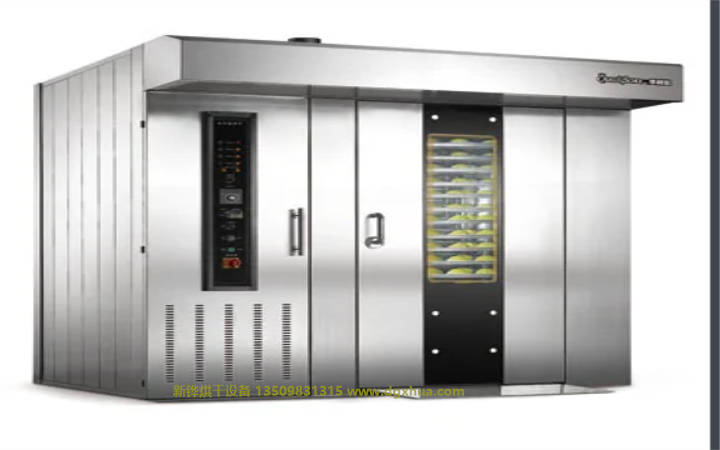

旋轉爐
1、臺車式烘烤，整車推進推出，量大、省時省力，制品色澤一致，口感好；
2、特殊風道設計保證對流充分，確保爐內溫度分布均勻，三段式可調風口，適應不同制品、不同季節對烘焙質量的特殊要求；
3、 設有自動抽風機構，開門時吸走熱氣，能有效防止熱氣撲面?zhèn)耍?/span>
4、特殊爐外斜板設計，可使門的開合自動升降，兼顧了臺車進出及密封保 溫兩方面要求；
5、 與相同產量的層爐相比具有節省空間、節省能源、節省人力；
6、 三層保溫設計，熱損耗少；
7、快、慢兩種風速設計，使烘爐烘烤不同食品時，通過選擇熱風循環速度，以達到烘烤速度與質量的協調統一；
8、 開門后轉盤自動定位停止，能方便臺車進出；關門后自動運轉，能提高運行效率。
9、 設有計時功能，便于控制烘烤時間自動控制；
10、加熱系統、傳動系統、抽風系統、快慢風電機系統都有異常監控裝置，當系統出現異常時，操作界面一目了然。
一、 旋轉烤爐的操作必須由接受過培訓并考核通過的人員操作。
二、 運行前的準備：
1、確認電源是否正常；
2、確認爐內無異物。
3、確認排煙系統工作正常。
三、 開、停機順序：
1、開機時先打開電源，選擇烘烤溫度及時間，進行預熱，待達到預熱溫度時，開啟爐門將烤車推入爐內，關閉爐門，選擇烘烤時間，按下啟動按鈕，烤爐開始工作；
2、停機時先取出爐內烤車，關閉系統，進入睡眠狀態后，再關閉總電源即可。
四、 安全使用注意事項：
1、在使用時謹防燙傷。
2、作業前及作業后必須及時清理殘?jiān)⑾尽?/span>
3、如發現烤爐有任何異常情況，請及時告知工程人員。
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
