一、設備概述

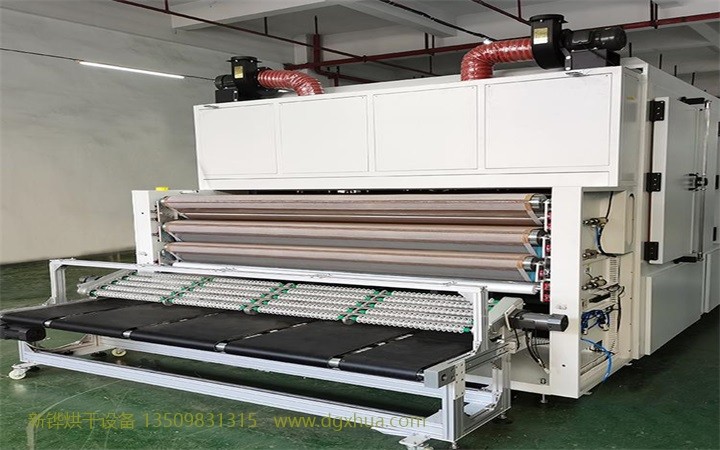

本設備用于亞克力、復合板表面印刷油墨烘烤用 。
二、設備規格及主要技術指標
輸送方式 | 1. 利用米黃色鐵氟龍輸送網,網格4*4有效寬2100mm。 2. 輸送帶采用自動糾偏功能。 3. 采用變頻器無段速自由調整, 速度范圍 0.5-7m/min。 4. 高級全密式齒輪減速機馬達驅動。 5.三層獨立傳送機構，來回型輸送。 |
收料方式 | 1.采用人工收料。 |
結構分布 | 1.外尺寸：L12500mm×W2683mm×H2050mm 2.入料轉層段1610mm 3.加熱段7450mm（均分5段） 4.冷卻段2000mm 5.出料轉層段1390mm 6.可以并排擺放4張寬420mm的料。 |
加熱方式 | 1. 加熱段共計22.5米，每層7.5米，短波紅外線輻射加熱,可獨立調節各段溫區溫度。 2. 采用 PID 溫度控制器,配合SCR電力調整器輸出控制,控溫速度快且穩定度高。 3. 常用材料表面溫度 80℃,材料表面橫切左中右溫度均勻度±5℃以內。 4. 爐內設定溫度 max 120℃。常用溫度80℃。 5. 加熱段設巖棉斷熱及空氣隔熱,對冷房影響，表面溫度比室溫高8℃。 6. 進排氣風門可調整,有效控制爐內微壓。 7. 前后對開門板設計，維修簡單方便。 8.爐內采用鼓風循環回風方式,減少熱損失節省能源。 9.采用水平送風方式。 10.爐內風道設有過濾器過濾效率99.97%,Class1000,耐溫250度過濾網，確保爐內潔凈度。 |
送風方式 | 1.采用1/2 HP高溫長軸馬達配合風輪，水平送風經過濾后吹向產品表面。每溫區*1組，共5組。 |
冷卻方式 | 1.采用水冷方式冷卻。（冰水客戶提供） |
電熱分配 | 1.采用短波紅外線輻射加熱，每層30支共3層。 |
爐體材質 | 1.外部采用鋼板經防銹處理后高溫烤漆，底座四周鈑金封板 2.內部采用SUS201#1.5t鏡面不銹鋼板。 |
保護裝置 | 1. 超溫保護除主溫控及其上下限超溫防止回路外 另設有副溫度控制超溫防止器作安全溫度防護器,超溫溫度異常時，響警報通知外,自動切斷電源系統，防止意外發生。 2. 傳動馬達加裝反相保護，防止馬達反相后溫度過高，造成產品不良及設備損壞。 3. 設有緊急停止開關，各加熱段各項電路過電流，過載保護及連鎖。 4. 異常發生時，配合異常指示燈及蜂鳴器警報，方便操作人員排除異常。 |
系統控制 | 1. 日本三菱可程式控制器。 2. 臺灣威綸人機介面。 3. 三色指示燈: 紅黃綠亮燈顯示機臺即時狀態。 |
電源配置及排風 | 1.電源：AC380V 三相 50HZ 80KW 2.壓縮空氣：6kg/cm 20L/min Φ12 3.排風管：直徑100mm*3組，直徑150mm*2組. |
