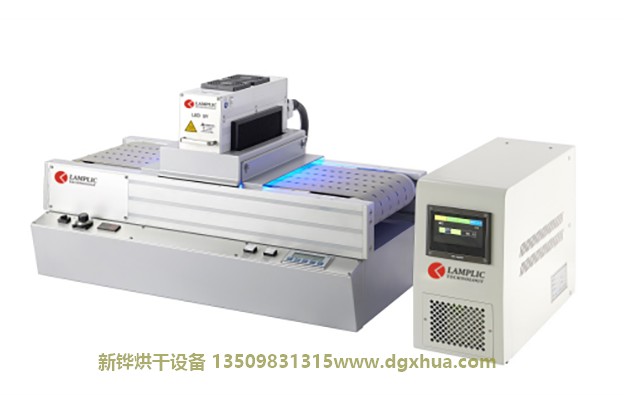

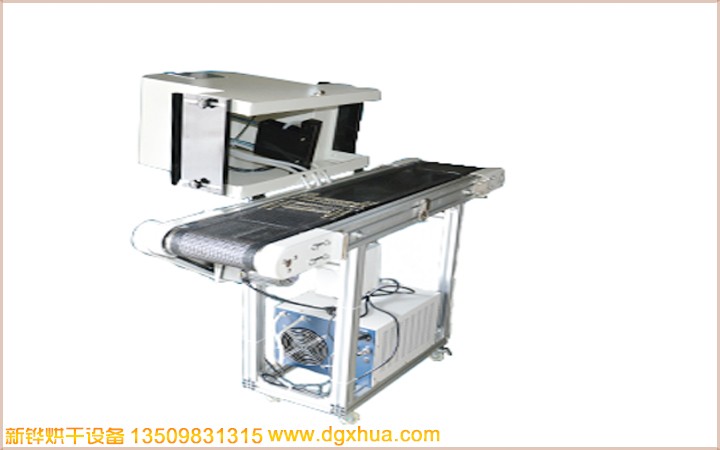

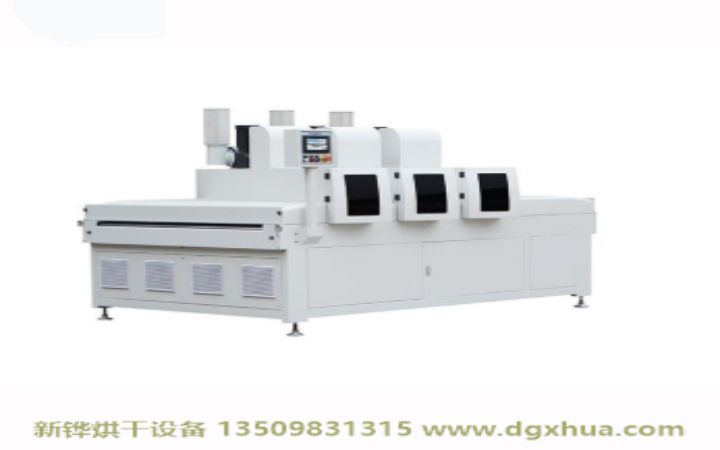

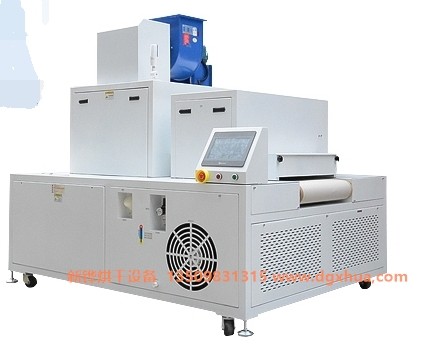

產品名稱：涂裝設備系列UV干燥機
一、UV干燥機主要結構
1、機身：為了減少UV干燥機自身重量，方便客戶在使用中的搬運及維修方便，該機機身采用矩管鋼板軋制件焊接而成。
2、分區燈箱：燈箱采用掀背式設計，燈管獨立分區，方便檢修和溫度的調節控制，避免不同光源的相互影響。
3、 溫度監測：熱電阻實時監測燈箱內部溫度，控制面板內顯示數據便于實時調節。
4、不銹鋼管式輸送：全不銹鋼管式輸送耐高溫，避免油漆遇熱粘黏輸送介質污染板件。輸送速度無極調速，便于調節固化時間，使固化效果達到滿意效果。
5、燈管：該機全部配備進口低溫超長壽命UV燈管。固化透明UV油漆時配備汞燈。固化實色UV油漆時配備鎵燈，鐵燈。
6、節能燈罩：該機采用可翻轉式聚光燈罩，高度和角度可調，zui大化利用紫外光源，維護和更換都更為方便。
7、換氣系統：每組燈箱頂部都配置獨立排風機，裝配進口電機，排風強勁迅速，定時降溫。
8、電子變壓器：可改裝電子變壓器控制結構，實現燈源自動檢測板材并開關，節約電能。
9、控制面板：該機的輸送和燈控采用面板集中控制，每組燈源可半開，全開，控制方便。
10、獨立控制柜：該機還采用獨立電器控制柜，重要電器部件與機體分離，更方便于電器部件的檢修維護，遠離UV干燥機工作熱源，性能更穩定。
二、UV干燥機安裝調試
1、機床進入工作區域后，應將其水平放置并固定在地上。
2、檢查各部分螺釘是否緊固。
3、將UV干燥機電源線接通，按照控制按鈕板上的標識，逐步檢查各電機的轉向是否正確。
4、打開電源，依次開啟第一組半燈，全燈。第二組半燈、全燈。
5、打開輸送電機，調整輸送速度，以油漆完全固化但板面溫度又不至于過高為準。
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
