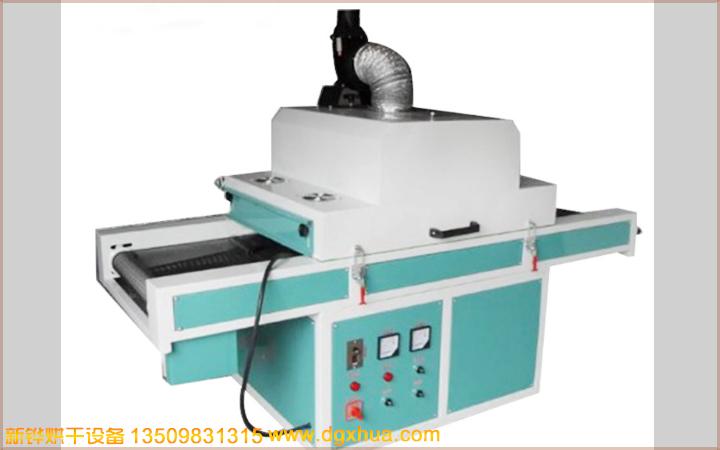

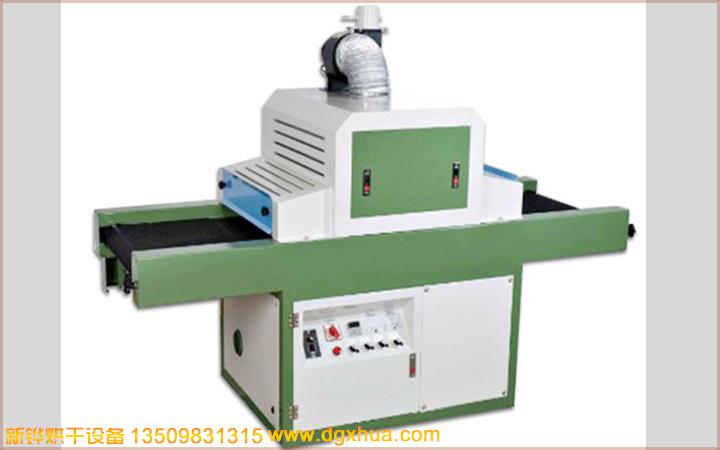

低溫UV光固機、立式風冷固化UV機、平面絲印UV固化設備UV機、風冷固化設備UV機

型號：XHUV-362

外形尺寸：2000*800*1260（*長*寬*高*）

一、元件配置

1.1：本機采用：我司第三代光源.CS2012調光系統。

1.2：PLC：采用臺灣臺達EH系列產品。

1.3：人機界面：采用海泰克或威倫7.0英寸真彩系列產品。

1.4：電器：接觸器-德國金鐘默勒、中間繼電器-日本和泉、空氣開關-瑞士ABB等，全部釆用品牌產品，確保電器安全性和穩定性。

1.5：UV高壓線：采用LDY耐壓5000V高壓硅膠線。高效屏蔽對周?chē)划a(chǎn)生干擾，適合長期高壓負載工作。

1.6：電快接--采用德國安費諾原裝高壓電源快速接頭（3000V）。

1.7：氣動元件--采用日本SMC；氣動快接--日本；不銹鋼水流快速接頭-日本；電磁閥--臺灣。

1.8：光源控制柜：釆用德國威圖公司立體框架式柜體，表面經防銹處理真空噴粉而成，柜體設計為對流方式散熱，有效保證電器產品安全性和穩定性。

1.9：機械設備設計合理緊湊。比同行產品故障率低80%以上。

1.10：全部主要配件均釆用品牌產品戓自主研發產品，確保設備安全性和穩定性。

 二、控制系統

2.1： UV燈強度輸出：30%---100% 無極調光系統輸出，自動配合印刷設備離、合壓，燈罩合壓強光、弱光自動轉換。讓不同產品得到完美結合。

2.2：合壓強弱光自動轉換，快門與印刷機聯動，多燈任意選擇

2.3：人機對話：全自動電腦友好的人機對話介面，中英文顯視選擇，全部故障報警記錄存檔及故障解除方法指引，可隨時查閱。

2.4：無極調光系統：我司采用美國通用公司的全數字磁飽和調制器控制電坑器電子控流調光技術，每燈一臺互不干擾，安全穩定，通信協議采用485串行通訊，其調光技術為高效水平。

 三、固化干燥單元

3.1：UV升壓系統：穩定性高、溫度低、無噪聲、無振動、使用壽命長、高效節能。

3.2：UV燈管：采用英國alphacuy或南韓產品參數確保100%跟UV變壓器相配，平均每支壽命2000/H-3000/H。

3.3：UV干燥固化燈箱：釆用水冷加輔助風冷快門水冷式UV燈罩，燈罩內外殼全部采用模具壓注成型，內外殼均具有水偱環冷卻，加以合理負壓抽風系統，可以保證燈罩及印刷機內的溫度保持在較理想水平。

3.4：歐式水冷導紙盤：收紙部UV燈照射區導紙板采用歐式內循環水冷卻結構，有效降低溫度及防紙張刮傷。

四、冷卻系統

3.1：冷卻系統：冷卻系統采用自主研發第四代獨立式外循環和內封閉式循環二段四次冷卻技術，冷卻速度快、效果好，比常規結構冷卻方法節能50%以上。

3.2：UV燈罩：采用水、氣冷卻方式冷卻，保證UV燈管在合適的環境內工作，UV燈的UV能量輸出和UV燈的壽命都會有所延長。

3.3：內循環冷卻液：采用專用UV冷卻液（防凍、防沸、防垢、防腐）更有效快速帶走UV燈管所產生的溫度。（采用純凈水或蒸餾水都會產生水詬）。

 廣泛用于：網版印刷、平板印刷、凸版印刷、自粘商標、金屬銘牌、KT板、玻璃陶瓷、電子零件、單面電路板等基材上負責制晶體冰花、磨砂、水晶寶石、七彩凸油等特殊效果。手機外殼、光盤、薄膜開關、電子塑膠外殼UV表面漆涂裝；各種UV涂料、IMD注塑產品油墨固化；用于在固化電子元件、液晶片、端子膠封、手機組件粘合、塑膠組件粘合及LCD等；該裝置體積小，重量輕，制作精良，移動方便。
涂裝方面：木材表面光亮涂裝、紙面上光、塑膠地磚、光纖線表面涂裝。
性能特點：· 瞬間干燥，節省時間，生產效率高； · 能使印件表面達到高光澤，耐磨擦、耐溶劑的效果； · 進口鐵氟龍網帶，輸送速度平衡可調，可方便的與生產線及其它設備聯接； · 每套UV系統獨立控制，依生產開啟燈管數量； · 采用特殊的鋁鎂合金燈罩，聚光型設計，生產效率高； ·UV燈管的工作電流可通過外示表針控制，有效掌握UV系統的工作狀態； · 配備合理的散熱系統，防止工作腔室的溫度過高導致紙張變形；熱量通過排熱系統可排出室外，同時有效保護生產工作環境。
